JP011821UNL 1×1 RJ45 PulseJack con 1CT:1CT 100Base-TX Magnetics

JP011821UNL PulseJack Tab-UP RJ45 con magnetics 1:1 integrados, 100Base-TX, aislamiento de 2250 VDC, LEDs; montaje through-hole.

JP011821UNL Captura rápida

• Número de pieza: JP011821UNL (EOL indicado en la lista de origen)
• Factor de forma: RJ45 de entrada lateral 1x1 (tab-UP) con magnetics integrados (1CT:1CT)
• Uso principal: NICs 100Base-TX (Fast Ethernet), dispositivos embebidos, routers/switches que requieren transformador integrado y LEDs de estado.
• Clasificación de aislamiento: 2250 VDC (hoja de datos) — Hipot 1500 Vrms @60 Hz durante 1 min.
• Montaje: Through-Hole (THT) — fuerte retención mecánica, compatible con soldadura por ola.
• Rango de temperatura: 0 °C a +70 °C (operativo).
• RoHS: Sí.
• Estado: EOL (etiqueta de origen: EOL - CONN,RJ45,1X1,100D,1:1,TU NPB).

Características clave del RJ45 PulseJack 1x1 Tab-UP

• Magnetics 1CT:1CT reales integrados — simplifica la lista de materiales y reduce el área de la placa en comparación con magnetics discretos.
• Alto aislamiento (especificación de 2250 VDC) para un robusto aislamiento de línea y margen de seguridad.
• LEDs bi-color / duales (izquierda/derecha) para diagnóstico de enlace/actividad (la notación G_O/Y indica verde/naranja bi-color + amarillo).
• Dedos EMI proporcionados para una mejor conexión a tierra del blindaje cuando se utiliza un chasis/blindaje conectado a tierra.
• Diseñado para 100Base-TX — pérdida de inserción, pérdida de retorno y diafonía optimizadas alrededor de 1–100 MHz.
• Montaje through-hole y carcasa UL94V-0 para fiabilidad y fabricabilidad.

Especificaciones del Magjack JP011821UNL 100Base-TX

Hoja de datos JP011821UNL

1. Hoja de datos JP011821UNL Mecánicas

2. Hoja de datos JP011821UNL Diseño de PCB

3. Hoja de datos JP011821UNL Esquemas Eléctricos

Especificaciones de materiales, cumplimiento y medio ambiente

• Blindaje: Latón con chapado de níquel de 10–20 µin sobre latón — buena conductividad y protección contra la corrosión.
• Contactos: Bronce fosforado con subcapa de níquel + oro selectivo (15 µin) en el área de acoplamiento — asegura baja resistencia de contacto y acoplamiento duradero.
• Carcasa: Termoplástico clasificado UL94V-0 para rendimiento de inflamabilidad.
• Temperatura de operación: 0 °C a 70 °C — adecuado para equipos de grado comercial pero no para entornos industriales hostiles (-40 °C).
• MSL = 1: no se requiere horneado especial antes del reflujo/ensamblaje.

Notas de diseño e integración de PCB para RJ45 con magnetics

• Huella y mecánica: Los pines THT proporcionan una fuerte fijación mecánica — confirmar recortes de placa y áreas de exclusión para espacio libre de entrada superior.
• Conexión a tierra del blindaje: Utilizar almohadillas de dedos EMI y múltiples vías de tierra a la tierra de la PCB para aprovechar al máximo el blindaje para el control de EMI. Enrutar una ruta de baja impedancia al chasis si es necesario.
• Magnetics: Los magnetics internos 1CT:1CT eliminan la necesidad de transformadores externos — verificar aún así la coincidencia del lado PHY y los requisitos del choque de modo común para su PHY.
• LEDs: Los pines de LED I/D utilizan opciones bi-color / color único (G_O/Y). Comprobar el pinout para la colocación de resistencias o los requisitos de excitación de LED en placa — algunos diseños incluyen resistencias en serie en placa, otros las esperan externas.
• Soldadura térmica / por ola: La construcción THT tolera la soldadura por ola y los flujos de reflujo estándar (consultar recomendaciones del fabricante).

Preguntas frecuentes sobre el RJ45 PulseJack JP011821UNL

P1 — ¿Está el JP011821UNL blindado?

R: Sí. El producto utiliza un blindaje de latón con chapado de níquel (10–20 µin Ni sobre latón) e incluye dedos EMI para la conexión a tierra del chasis.

P2 — ¿Incluye el JP011821UNL magnetics?

R: Sí. Contiene magnetics 1CT:1CT integrados (TX y RX 1CT:1), eliminando la necesidad de un transformador LAN externo para diseños 10/100Base-TX estándar.

P3 — ¿Qué velocidades Ethernet soporta?

R: Diseñado para 100Base-TX (10/100 Mbps). No está especificado para operación Gigabit — validar antes de usar a 1000Base-T.

P4 — ¿Cuál es la clasificación de aislamiento / hipot?

R: El aislamiento se especifica como 2250 VDC; la prueba de hipot listada es 1500 Vrms @60Hz durante 1 minuto.

P5 — ¿Qué LEDs están disponibles y cómo se configuran?

R: Los LEDs Izquierda/Derecha se indican como G_O / Y (verde/naranja bi-color en un lado, amarillo en el otro). Verificar el pinout y la colocación de resistencias en serie en su esquema.

P6 — ¿Cuál es el rango de temperatura de operación?

R: 0 °C a +70 °C (grado comercial).

P7 — ¿Cumple este componente con RoHS y cuál es su MSL?

R: Sí, cumple con RoHS. MSL = 1.

P8 — ¿Sigue en producción el JP011821UNL?

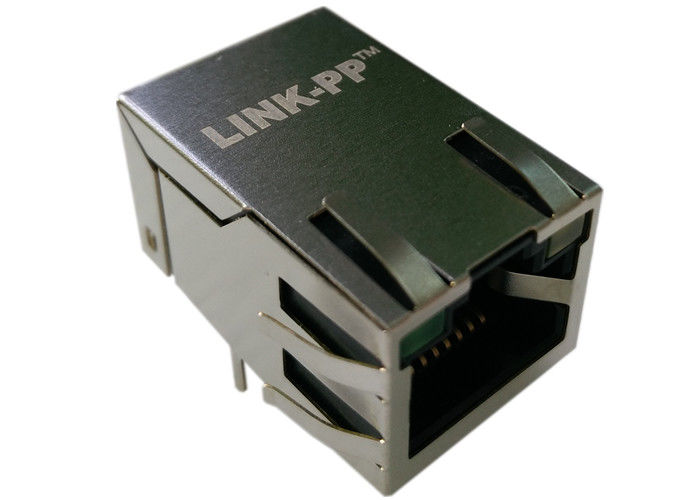

R: La fuente indica EOL (fin de vida útil) en la lista de componentes. Si depende de largos ciclos de producción, califique un LPJ2011KONL alternativo con antelación.

P9 — ¿Cuáles son los casos de uso típicos del Magjack JP011821UNL?

R: Placas embebidas, NICs, routers, equipos de red de consumo que requieren magnetics integrados e indicadores LED.
