Hogar > Productos > RJ45 magnético Jack > JK0-0177NL 1000BASE-T PoE+ RJ45 Conector PoE+ RJ45 (Pestaña Arriba, 35W PSE, 2250VDC)

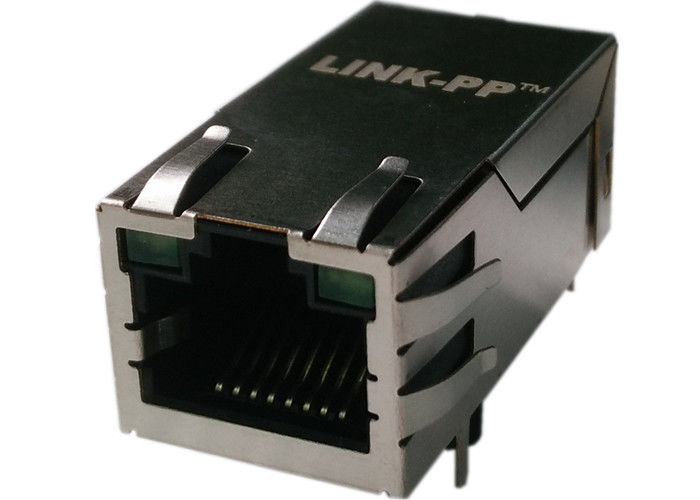

JK0-0177NL 1000BASE-T PoE+ RJ45 Conector PoE+ RJ45 (Pestaña Arriba, 35W PSE, 2250VDC)

Detalles del producto

Lugar de origen: China

Nombre de la marca: LINK-PP

Certificación: UL,ROHS,Reach,ISO

Número de modelo: JK0-0177NL

Documento: LPJK2064A9NL.pdf

Pago y términos de envío

Cantidad de orden mínima: 50 piezas

Precio: Supportive

Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton

Tiempo de entrega: En el barco de existencias dentro de los 3 días

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 4600K.PCS/Month

Consiga el mejor precio
Resaltar:

Se trata de un sistema de control de las emisiones de gases.

,

enchufe magnético rj45

,

Gigabit PoE+ PusleJack

El Pinout:
Se trata de un sistema de control de las emisiones de gases.
PN:
Se trata de una serie de medidas que se aplican a las personas físicas.
Velocidad de datos:
1000BASE-T
Cumple con RoHS:
Sí
No. de canales/puertos:
1x1
Muestras gratis:
Disponible
Estilo de montaje:
agujero
Rango de temperatura:
0/+70 ° C
voltaje de aislamiento:
2250 VCC
Relación de giros:
1CT: 1CT
El Pinout:
Se trata de un sistema de control de las emisiones de gases.
PN:
Se trata de una serie de medidas que se aplican a las personas físicas.
Velocidad de datos:
1000BASE-T
Cumple con RoHS:
Sí
No. de canales/puertos:
1x1
Muestras gratis:
Disponible
Estilo de montaje:
agujero
Rango de temperatura:
0/+70 ° C
voltaje de aislamiento:
2250 VCC
Relación de giros:
1CT: 1CT
JK0-0177NL 1000BASE-T PoE+ RJ45 Conector PoE+ RJ45 (Pestaña Arriba, 35W PSE, 2250VDC)


El JK0-0177NL es un módulo de conector integrado RJ45 Gigabit (1000BASE-T) de un solo puerto (1x1) de alto rendimiento (ICM) de la serie PulseJackTM patentada.Diseñado con una arquitectura interna avanzada con 12 pines de señal discretos y 4 pines de potencia PoE + aislados, el JK0-0177NL cumple plenamente con las especificaciones IEEE 802.3at / IEEE 802.3bt.


Proporciona hasta 35W de potencia continua en el sitio PSE (15W ¥ 30W en el sitio PD) en 2 o 4 pares mientras mantiene un aislamiento dieléctrico robusto de 2250 VDC.Con una inductancia mínima de circuito abierto (OCL) de 350 μH, líder en la industria, verificada bajo un sesgo de corriente continua del lado de la línea de 20 mA, el JK0-0177NL garantiza la saturación cero del núcleo en configuraciones PoE de alta potencia.está optimizado para hardware de red de alta densidad, cámaras de seguridad IP, controladores de edificios inteligentes y puntos de acceso empresariales.




Las especificaciones del JK0-0177NL PoE+ PusleJack


1. Desempeño general y ambiental

Especificación Valor del parámetro Normas y notas de ingeniería
Número de la parte (MPN) Se trata de un sistema de control de las emisiones de gases. Sin plomo, conforme con la Directiva RoHS
Configuración del puerto Puerto único (1x1), cerradura (Tab-Up) Perfil estándar
Tasa de transmisión de datos 1000BASE-T (Gigabit Ethernet) Compatible con el pasado con 10/100BASE-T
Tecnología de montaje Se trata de un dispositivo de montaje a través del agujero (THT). Pico de soldadura de onda: 260 °C máximo
Estructura de los pines Array de 16 pines (12 señales + 4 pines PoE) Rutas aisladas de alimentación y datos
Ratio de vueltas 1CT: 1CT (Transmitir y recibir) Diseño diferencial equilibrado
Temperatura de funcionamiento 0°C a +70°C (grado comercial) Temperatura de almacenamiento: -40°C a +85°C
Nivel de sensibilidad a la humedad MSL 1 (vida útil ilimitada del suelo) No se requiere precocción especializada


2. PoE Entrega de energía y características eléctricas (@ 25°C)

El método métrico Especificación Conformidad y condición de ensayo
Apoyo a las normas de PoE Los componentes de las máquinas de procesamiento de datos y de las máquinas de procesamiento de datos Arquitectura de potencia de 2 pares y 4 pares
Clasificación de potencia continua

Sitio PSE de 35W

Sitio de detección de fallas de 15 W ~ 30 W

Funcionamiento continuo @ 70°C ambiente
Rango de potencia admitido

30W ~ 80W

Configuración del sistema

Capacidad máxima de manejo en pares
El aislamiento dieléctrico (Hipot) 2250 VDC @ 60 Hz, 1 minuto (100% de producción probada)
Inductancia de circuito abierto (OCL) 350 μH como mínimo 100 kHz, 100 mV, @ 20 mA Bias de corriente continua (lado de la línea)
Pérdida de inserción (TX/RX) -1,0 dB Típico de 1 MHz a 100 MHz
Pérdida de rendimiento (
100Ω±15Ω)

-16 dB Tipo @ 30 MHz

-12 dB Tipo. @ 60~80 MHz

-10 dB Tipo @ 100 MHz

Compatibilidad de la impedancia de alta integridad de la señal
Rechazo de la voz cruzada

-44 dB Tipo @ 30 MHz

-37 dB Tipo @ 60 MHz

-33 dB Tipo. @ 100 MHz

Aislamiento magnético interno de pareja a pareja
Rechazo de modo común (CMR)

-27 dB Tipo @ 1 ¢50 MHz

-20 dB Tipo. @ 50 ̊130 MHz

Eliminación de la EMI de amplio espectro


3Materiales, durabilidad mecánica y configuración de LED

Componente Material y especificación del revestimiento Durabilidad / métricas de rendimiento
Casas de escudo

Base de latón con

Plastificación de níquel de 20 ‰ 40 μl

Telas de tierra EMI externas para el chasis
Contactos de señal Fósforo Bronce Área de contacto: oro duro de 30 μ-pulgadas sobre níquel de 30 ‰ 50 μ-pulgadas
Soluciones de soldadura

Estaño Mat Finish más

Pantallas de níquel

Alta solderabilidad; evita el desgaste
El aislante / el cuerpo Temperatura de los materiales con una temperatura muy alta Clasificación de inflamabilidad: UL 94 V-0

El apareamiento

Una fuerza sin pareja

5 libras (2.268 kg) máximo Inserción suave con enchufes RJ45 estandarizados
Durabilidad mecánica 500 ciclos de inserción como mínimo Se ajusta a los requisitos de la parte 68 de la FCC
Fuerza de retención del enchufe 20 libras (9,072 kg) como mínimo Retener el cierre de forma segura contra el tirón pesado del cable
LED integrados (L / R) A la izquierda: amarillo-verde (bicolor)
A la derecha: Verde
Corriente estándar hacia adelante
Si es igual a 20 mA


Se aplicará el procedimiento de ensayo de la norma de la Unión para determinar si el dispositivo de ensayo de la norma de la Unión está equipado con un dispositivo de ensayo.


JK0-0177NL RJ45 Connector Datasheet -  Mechanical


JK0-0177NL RJ45 Connector Datasheet -  Schematic





Ingeniería de buceo profundo: ¿Por qué elegir el JK0-0177NL?


1. 20 mA Tolerancia al sesgo de corriente continua: Prevención de la saturación del núcleo bajo altas corrientes de desequilibrio

La mayoría de los ICM Gigabit genéricos solo están calificados para 11 mA de sesgo de CC bajo el estándar IEEE 802.3 heredado.


El pulso JK0-0177NL garantiza un mínimo de 350 μH OCL a 20 mA DC bias, ofreciendo casi el doble del margen de saturación de los conectores convencionales.estabiliza la pérdida de retorno de alta frecuencia, y elimina por completo la caída de paquetes o el balanceo de enlaces en cables largos (hasta 100 metros).


El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero es el valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.En la actualidadInductancia (μH)400¿Qué es lo que está sucediendo?
│350│ │ │ │ │<--- JK0-0177NL (350μH @ 20mA)│ │ │300│ │ │ │ │
│ │ │<Las MIC estándar (- ¿ Qué pasa? <11mA)250¿Qué es lo que está sucediendo?0- ¿Qué es?11- ¿Qué es?20- ¿Qué es?30El valor de la presión de la corriente se calculará en función de la velocidad de la corriente.


2Separación física de 12 señales + 4 pines PoE.


A diferencia de los conectores integrados comunes que combinan los grifos centrales en las huellas de señal internas, el JK0-0177NL cuenta con una separación física exclusiva de 12 pines de señal y 4 pines de potencia PoE de calibre pesado.


  • Desacoplamiento térmico: aísla hasta 35W de calefacción continua de corriente continua de señales diferenciales PHY sensibles.
  • Reducción de la transmisión de proximidad (NEXT): Minimiza el acoplamiento de inductancia mutua entre los transientes de inyección de potencia y los transformadores de datos.




Diseño de hardware y recomendaciones de diseño de PCB


1Enrutamiento PoE de alta corriente (4 pines de alimentación):

  • Enrutamiento de las 4 vías de alimentación PoE dedicadas con una anchura de al menos 30 a 35 mils (para 1 oz de cobre) para acomodar hasta 720 mA de corrientes de línea continua con un aumento mínimo de la temperatura.
  • Colocar un polígono de transferencia térmica local debajo de los pines de retorno de energía para conducir el calor directamente a los planos internos de tierra/potencia.


2. 2250 VDC Límites de aislamiento:

Se mantendrá una distancia libre absoluta ≥ 2.0 mm entre el circuito lateral delantero de la línea (chasis/escudo de tierra) y el circuito lateral digital PHY (terreno lógico) para aprobar con seguridad el ensayo dieléctrico de 2250 VDC.


3Profile térmico de soldadura por ondas:

Debido a que el módulo cuenta con una carcasa termoplástica MSL 1, está listo para la soldadura en onda directamente desde el embalaje.La temperatura máxima recomendada es de 260 °C como máximo durante una duración no superior a 10 segundos..




Información sobre abastecimiento, logística y pedidos


  • Número de la pieza para ordenar: Se trata de un sistema de control de las emisiones de gases.
  • Estándar del embalaje:Embalaje industrial antistático en bandeja (cartuchos maestros de envío protectores con amortiguación).
  • Sensibilidad a la humedad:JEDEC MSL 1 (no se requiere embalaje en seco ni horneado antes de la soldadura en onda).
  • Cuantidad mínima de pedido (MOQ):Cantidades estándar de bandeja completa (cantidades de muestras compatibles con la creación de prototipos).
  • Tiempo de entrega de fábrica estándar:6 ¢10 semanas (Ponte en contacto con nuestro servicio de ventas para un inventario dinámico de búfer).




Preguntas frecuentes


P1: ¿Cuál es la diferencia operativa entre el Pulso JK0-0177NL y JXK0-0177NL?

R: La principal diferencia radica en la temperatura de funcionamiento. El JK0-0177NL está especificado para ambientes de temperatura comercial (0 °C a +70 °C).El JXK0-0177NL está diseñado con alambre magnético de temperatura extendida y envasado para soportar temperaturas industriales (-40 °C a +85 °C)Ambos dispositivos comparten pinos idénticos, dimensiones de huella y relaciones de giro eléctrico.


P2: ¿Puede el JK0-0177NL soportar la potencia PoE de IEEE 802.3bt de 4 pares?

R: Sí. Mientras que el JK0-0177NL fue inicialmente dirigido a la entrega de 30W IEEE 802.3at (PoE +) en 2 pares (usando conexiones de línea MX1 y MX2, o 15W usando MX3/MX4),su geometría interna de transformador de 4 canales y extracción de energía dedicada de 4 pines le permiten admitir hasta 30W ≈ 80W de distribución de energía a través de los 4 pares bajo el nuevo IEEE 802.3Bt estándar.


P3: ¿Por qué es crítico el sesgo de 350 μH @ 20 mA DC para aplicaciones PoE +?

R: Cuando las altas corrientes de CC fluyen a través de un cable Ethernet, los desajustes de resistencia entre los pares de conductores generan un sesgo de CC desequilibrado a través de los devanados del transformador.Se garantiza que el JK0-0177NL mantendrá una inductancia de al menos 350 μH con un sesgo de corriente continua de 20 mA aplicado, evitando la saturación magnética que podría distorsionar las señales diferenciales de Ethernet y causar pérdida de paquetes.


P4: ¿Qué transceptores Ethernet PHY son compatibles con el JK0-0177NL?

R: La relación de vueltas estándar 1CT:1CT en los 4 canales diferenciales hace que el JK0-0177NL sea universalmente compatible con todos los principales PHYs Gigabit Ethernet de modo corriente y tensión,incluidos los IC de TI, Marvell, Broadcom, Realtek y Microchip. ¿Qué quieres decir con eso?
