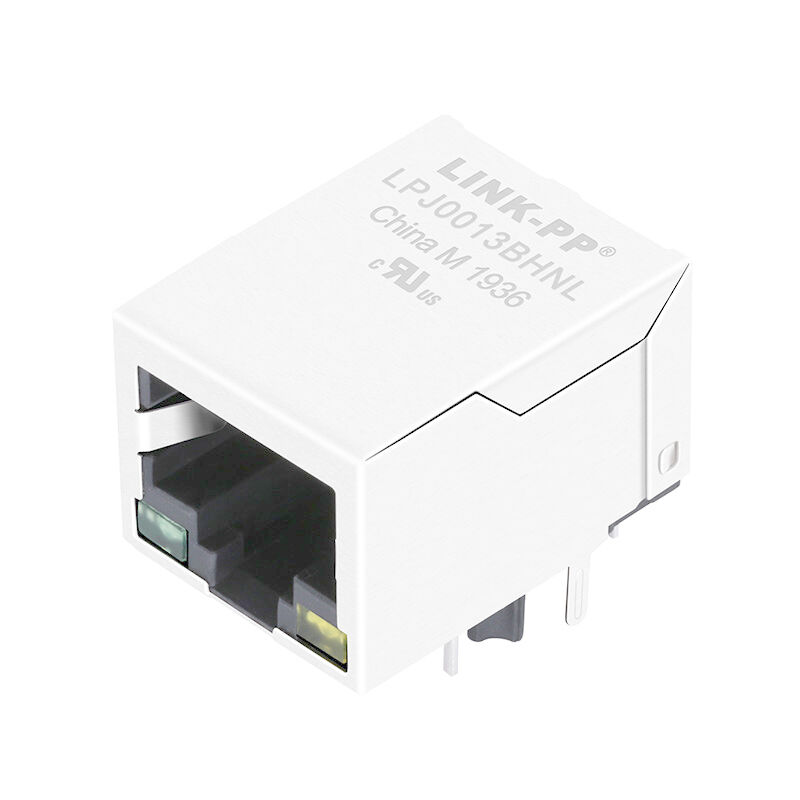

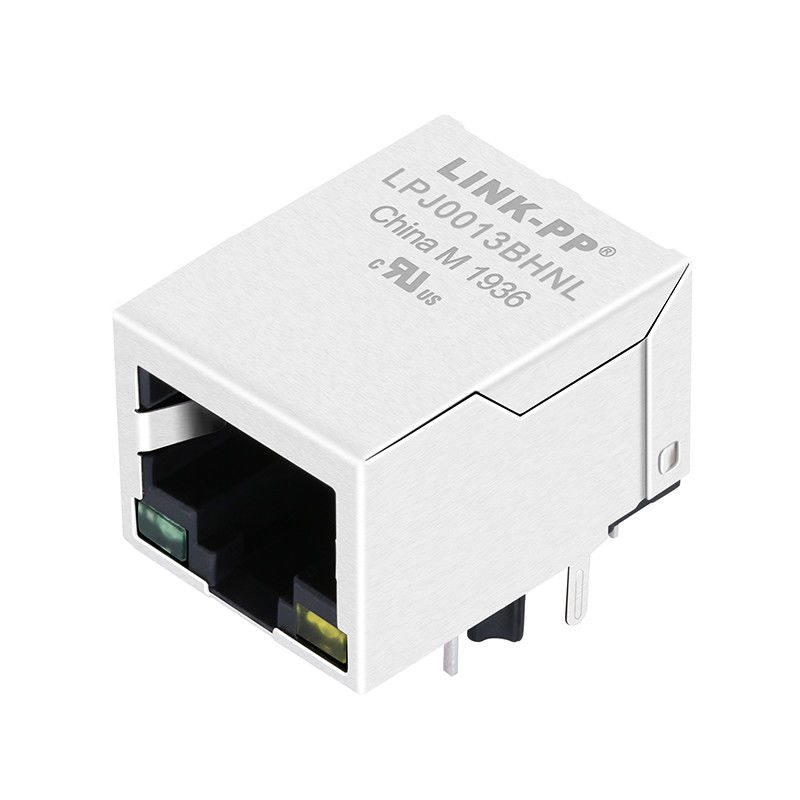

RB1-126BAG1A | LPJ0013BHNL 1x 10/100 Jack RJ45 magnético
- LPJ0013BHNL Compatible con RB1-126BAG1A
- 1x conector RJ45 magnético 10/100 para E / S de datos
- Agujero pasante RJ45 modular jack
- 21.3mm longitud RJ45 Magjack
Descripción: | Enchufe modular de un solo puerto RJ45 con magnéticos integrados 10/100 Base-T, LED verde / amarillo, lengüeta hacia abajo, RoHS |
| Número de parte de LINK-PP | LPJ0013BHNL |
| Número de parte UDE | RB1-126BAG1A |
| Aplicación-lan | ETHERNET (NoN PoE) |
| AutomDX | SÍ |
| Bst Circuit | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Póngase en contacto con el área de acoplamiento | ORO 6u "/ 15u" / 30u " |
| Núcleos por puerto | 4 |
| Diodos | NO DIODOS |
| Opción LED | VERDE AMARILLO |
| Pestillo | TAB DOWN |
| Cantidad de puertos | 1X1 |
| tarjeta de circuito impreso | FR4 |
| Ángulo de montaje de PCB | ENTRADA LATERAL |
| Poste de retención de PCB | T POST |
| Altura del paquete (pulgadas) | 0.524 |
| Altura del paquete (mm) | 13.30 |
| Longitud del paquete (pulgadas) | 0.839 |
| Longitud del paquete (mm) | 21.30 |
| Ancho del paquete (pulgadas) | 0.627 |
| Ancho del paquete (mm) | 15.93 |
| Tipo de pin | THT SOLDADURA |
| RoHS | YES-RoHS-5 CON PLOMO EN EXENCIÓN DE SOLDADURA |
| Buscar | SÍ |
| Escudo de pestañas EMI | SIN |
| Velocidad | 10/100 BASE-T |
| Temperatura | 0 a 70 ℃ |

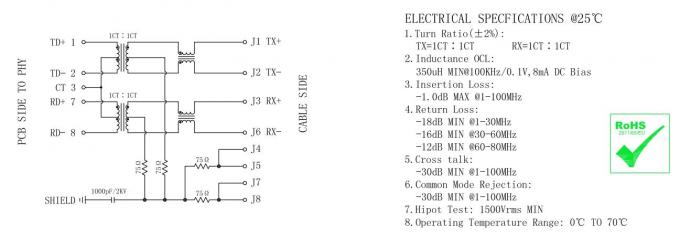

| Relación de vueltas RX | 1CT: 1CT |
| Relación de vueltas TX | 1CT: 1CT |
Magjack RJ45 1X1 con / sin leds, con IEEE 802.3u
1. Características del tipo de producto:
1) Tipo de producto = Conector
2) Tipo Jack = RJ45
3) Perfil = Estándar
4) Orientación de montaje de PCB = Entrada lateral (ángulo recto)
2. Fijación mecánica:
1) Configuración Jack = 1 x 1
3. Características eléctricas:
1) Blindado = Sí
4. Características relacionadas con la terminación:
1) Dedo EMI - Inferior = Sin
2) Método de terminación = soldadura
5. Características relacionadas con el cuerpo:
1) Configuración del puerto = Single / Multi
2) Dedos EMI -Top y lados = Con / Sin
3) Orientación del pestillo = Estándar - Latch Down
4) Longitud de cola de PCB
6. Características relacionadas con el contacto:
1) precargado = si
2) Tipo de terminación de contacto = Agujero pasante / Montaje en superficie
7. Características relacionadas con la vivienda:
1) Estilo del conector = Jack
8. Normas de la industria:
1) Conformidad con RoHS / ELV = Cumple con RoHS, cumple con ELV
2) Procesos de soldadura sin plomo = Soldadura por ola capaz de 240 ° C,
Soldadura por ola capaz a 260 ° C, Soldadura por ola capaz a 265 ° C
3) Historial de cumplimiento de RoHS / ELV = Siempre cumplió con RoHS
9. Marca de identificación:
1) Color del LED izquierdo (Posición # 1) = Verde - Resistencia de 250 ohmios
2) Color derecho del LED (Posición # 2) = Verde - Resistencia de 250 ohmios
10. Condiciones de uso:
1) Se aplica a = Placa de circuito impreso
2) Condiciones ambientales = Oficina / Locales
3) Temperatura de funcionamiento (° C) = 0 - 70 / -40 - +85
Aplicaciones:
Se utiliza para equipos de redes y comunicaciones como HUB, tarjeta de PC, conmutador, enrutador, placa madre de PC, SDH, PDH, teléfono IP, módem xDSL
