Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

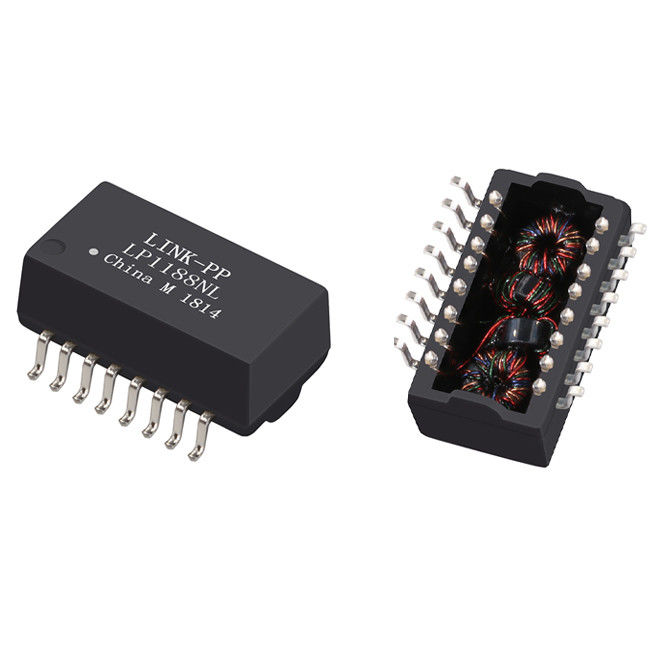

Número de modelo: LP1188NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.6-$1.2
Detalles de empaquetado: T&R
Tiempo de entrega: en Stock Ship Hoy
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Número de pieza: |
LP1188NL Cruz TG110-AEX50N5LF |
Tipo de transformador: |
Transformadores automotrices |
Relación de giros: |
1CT: 1CT |
Temperatura de funcionamiento: |
-40 a +125°C |
Archivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Velocidad: |
10/100 Base-T |
Número de pieza: |
LP1188NL Cruz TG110-AEX50N5LF |
Tipo de transformador: |
Transformadores automotrices |
Relación de giros: |
1CT: 1CT |
Temperatura de funcionamiento: |
-40 a +125°C |
Archivo: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Velocidad: |
10/100 Base-T |
ElTransformador Ethernet TG110-AEX50N5LFes un sistema de alta fiabilidadTransformador de aislamiento LAN de puerto único 10/100BASE-T calificado AEC-Q200diseñado específicamente para entornos de comunicación automotriz adversos.HALO Electrónicapara el infoentretenimiento en el vehículo y la red de ECU basada en Ethernet, este transformador SMD proporciona un aislamiento estable de la señal, una supresión de ruido superior de modo común,y durabilidad térmica a largo plazo en condiciones de temperatura automotriz de grado 1.
Con unaCloruro de potasio (OC) mínimo de 350 μH,1CT:1CT relación de vueltas de transmisión/recepción,El aislamiento Hi-Pot de 1500 Vrms, y una extensiónRango de funcionamiento de -40°C a +125°C, TG110-AEX50N5LF es ampliamente utilizado en:
Para los ingenieros que buscan unaalternativa cualificada al TG110-AEX50N5LF, LINK-PP ofrece soluciones de transformadores magnéticos Ethernet totalmente compatibles para automóvilesLP1188NLcon un rendimiento eléctrico y mecánico equivalente.
| Parámetro | Especificación |
|---|---|
| Número de la parte | Se aplicará el método de ensayo de la norma de la CE. |
| Tipo de transformador | Transformador LAN 10/100 Base-T Ethernet para automóviles |
| Tasa de datos | 10/100BASE-TX |
| Ratio de vueltas | 1CT:1CT Transmisor / 1CT:1CT Receptor |
| Se aplicarán las siguientes medidas: | 350 μH |
| Capacidad de entrelazamiento Cw/w (máximo) | 35pF |
| DCR (máximo) | 1.0Ω |
| Voltagem de aislamiento | Con una velocidad máxima de 1500 Vrms |
| Tipo de montaje | Montura de la superficie |
| Tamaño del paquete | 12.70 mm × 7.11 mm |
| Altura máxima | 6.35 mm |
| Temperatura de funcionamiento | -40 °C a +125 °C |
| Calificación | AEC-Q200 |
| El cumplimiento | Se reconoce la norma UL/EN60950 |
TG110-AEX50N5LF está diseñado para un aislamiento de comunicación Ethernet 10/100 robusto en:
LINK-PP ofrece alternativas de transformadores magnéticos Ethernet para automóviles LP1188NL diseñadas para clientes que necesitan:
Nuestras soluciones equivalentes ofrecen:
