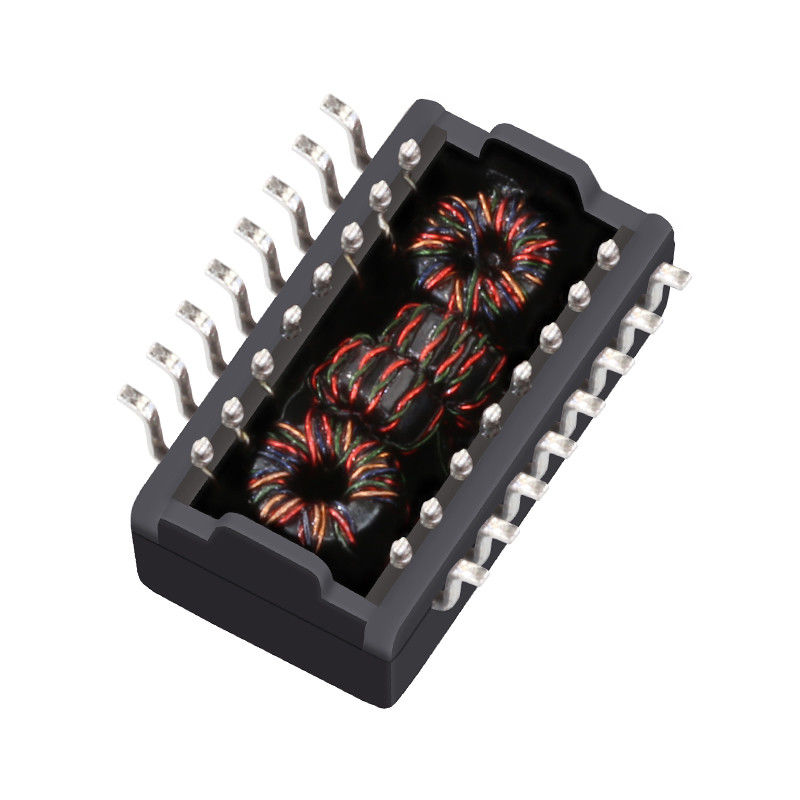

Transformador automotriz SMT de Ethernet de TG110-A050N2LF 10/100BASE-TX

El TG110-A050N2LF es un transformador SMT (tecnología de montaje superficial) de alto rendimiento y grado automotriz, diseñado específicamente para aplicaciones Ethernet 10/100BASE-TX. Fabricado por Halo Electronics, este componente de puerto único está totalmente calificado según AEC-Q200, lo que garantiza los más altos niveles de fiabilidad y durabilidad requeridos para entornos automotrices rigurosos.

Diseñado con una huella SMD compacta, el TG110-A050N2LF proporciona aislamiento galvánico y acondicionamiento de señal críticos, lo que lo convierte en un componente esencial para la comunicación de datos de alta velocidad en vehículos modernos.

• Fiabilidad de grado automotriz: Cumple totalmente con los estándares AEC-Q200, garantizando el rendimiento bajo estrés mecánico y cambios ambientales.
• Integridad de señal optimizada: Presenta una relación de vueltas 1CT:1CT para los canales de transmisión y recepción, proporcionando una excelente adaptación de impedancia.
• Alto aislamiento: Ofrece protección Hi-Pot de 1500Vrms, salvaguardando los chips PHY sensibles de sobretensiones y ruido.
• Bajos parásitos: Con una capacitancia máxima entre bobinados (Cw/w) de solo 35pF y un bajo DCR de 0.9Ω, minimiza la distorsión de la señal y la pérdida de inserción.
• Embalaje SMT robusto: Diseñado para ensamblaje automatizado de pick-and-place, reduciendo los costos de fabricación y mejorando la eficiencia del espacio de la PCB.

Especificaciones técnicas del transformador SMT 10/100BASE-TX

Aplicaciones típicas del transformador Ethernet automotriz TG110-A050N2LF

• Sistemas de infoentretenimiento automotriz
• Conectividad Ethernet en el vehículo
• Módulos de comunicación 10/100BASE-TX
• Hardware de redes automotrices
• Diseños de magnetismo SMD compactos que requieren calificación AEC-Q200

Calidad y cumplimiento

El TG110-A050N2LF no contiene plomo y cumple con RoHS. Su calificación AEC-Q200 significa que ha sido sometido a pruebas exhaustivas de ciclado de temperatura, polarización por humedad, choque mecánico y vibración, asegurando que cumple con las estrictas demandas de la cadena de suministro automotriz global.

 Preguntas frecuentes sobre transformadores Ethernet AEC-Q200

El TG110-A050N2LF es una opción práctica para ingenieros que buscan un transformador que equilibre el rendimiento eléctrico con la calificación automotriz. Su OCL de 350µH, bajo DCR de 0.9Ω y límite de capacitancia de 35pF admiten una transmisión de señal eficiente, mientras que la clasificación hi-pot de 1500Vrms añade confianza en el aislamiento para aplicaciones Ethernet.

P1: ¿Para qué se utiliza el TG110-A050N2LF?

Es un transformador Ethernet automotriz SMD de puerto único 10/100BASE-TX diseñado para infoentretenimiento automotriz y sistemas de red similares.

P2: ¿Está el TG110-A050N2LF calificado según AEC-Q200?

Sí. La hoja de datos lo enumera como calificado según AEC-Q200.

P3: ¿Cuál es la relación de vueltas del TG110-A050N2LF?

La relación de vueltas es 1CT:1CT.

P4: ¿Cuál es el rango de temperatura de funcionamiento?

El rango de temperatura de funcionamiento indicado es de 0 a +70°C.

P5: ¿Qué clasificación de aislamiento proporciona?

El transformador está especificado con un hi-pot de 1500Vrms.
