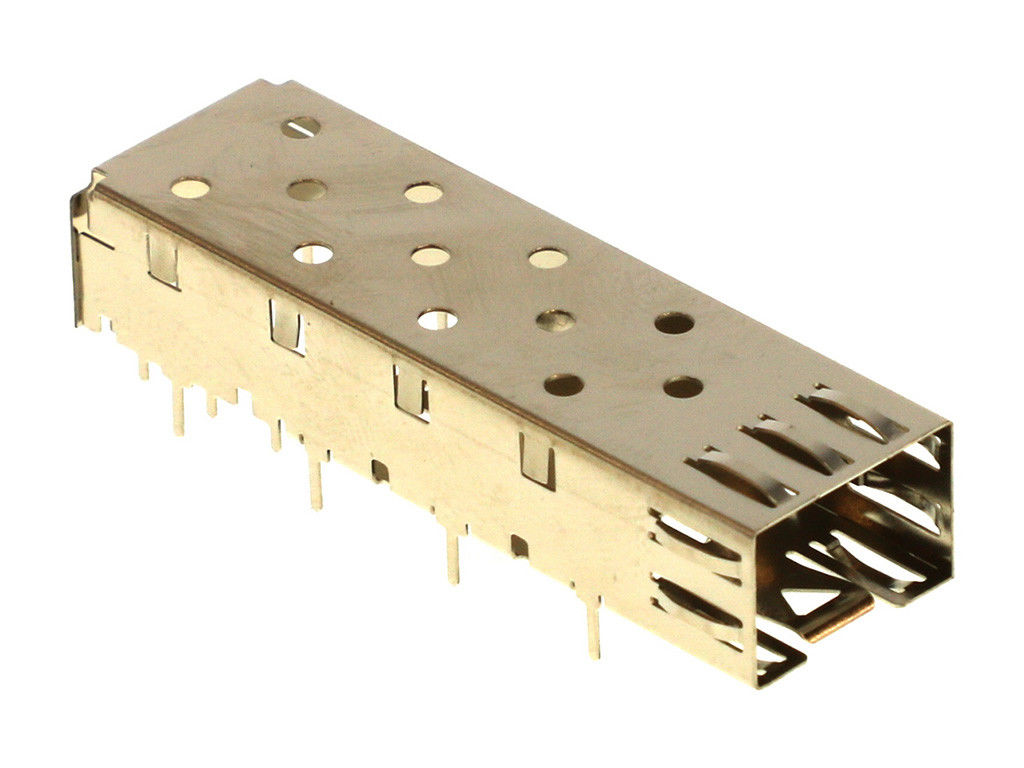

747370010 Conector de jaula SFP+ de orificio pasante equivalente a LP11F012

747370010 SFP 1X1 Jaula con Dedo de Muelle EMI

La jaula SFP 747370010 es un conjunto de jaula blindada por EMI de una sola pieza de alta velocidad diseñado para aplicaciones SFP / SFP + de 10 Gbps. Con una configuración de puerto 1x1, colas de postes de soldadura de 3,38 mm,y diseño de blindaje EMI robusto, esta jaula está optimizada para una conectividad confiable de módulo a tablero en equipos de redes, telecomunicaciones y centros de datos.

Para los ingenieros y compradores que buscan la hoja de datos 747370010, detalles mecánicos, o compatibilidad de jaula SFP,Esta página proporciona una visión general técnica completa para apoyar las decisiones de diseño y el abastecimiento.

Características clave de la jaula SFP 747370010

• Soporta velocidades de datos de hasta 10Gbps (SFP+)
• Diseño de jaula de una pieza para mejorar la estabilidad mecánica
• Protección EMI integrada para la integridad de la señal
• 3.38mm colas de postes de soldadura para el montaje seguro de PCB
• Configuración de puerto 1x1
• Orientación horizontal para los diseños estándar
• Terminación por agujero para un ensamblaje fiable
• Construcción de aleación de cobre para la durabilidad
• Diseño de la parte superior cerrada para una protección mejorada

Las especificaciones 747370010 de las jaulas EMI de alta velocidad:

747370010 Dibujos:

Aplicaciones de la jaula SFP Molex 747370010:

La jaula 747370010 SFP está diseñada para soportar velocidades de datos de hasta 10 Gbps, por lo que es adecuada para:

• Modulos ópticos SFP+
• Puertos Ethernet de alta velocidad
• Equipo de conmutación de centros de datos
• Infraestructura de telecomunicaciones

A estas velocidades, la integridad de la señal y el control EMI son críticos, por lo que la jaula incluye un blindaje de dedo de resorte para minimizar las interferencias electromagnéticas.

74737-0010 Ventajas de la estructura de una jaula de una sola pieza

En comparación con las jaulas de varias piezas, el diseño de una sola pieza ofrece:

• Mejor resistencia mecánica
• Proceso de ensamblaje simplificado
• Mejora de la continuidad del IME
• Reducción del riesgo de desalineación

Para los ingenieros, esto significa una mayor fiabilidad y una integración más fácil de la fabricación.

Preguntas frecuentes sobre el conector de jaula SFP + a través del agujero 747370010


La jaula SFP 747370010 es una opción confiable para aplicaciones SFP + de 10Gbps, ofreciendo un fuerte blindaje EMI, una construcción duradera de una pieza y un montaje de PCB estable.Su diseño es compatible con la transmisión de datos de alta velocidad, garantizando al mismo tiempo la fiabilidad mecánica y el cumplimiento de los requisitos modernos de redes.


1¿Qué es la jaula SFP 747370010?

El 747370010 es una jaula SFP de una pieza diseñada para aplicaciones de 10Gbps, que proporciona una carcasa mecánica y un blindaje EMI para módulos SFP / SFP + en conexiones módulo a tablero.

2¿Qué velocidad de datos es compatible con 747370010?

La jaula 747370010 SFP admite velocidades de datos de hasta 10Gbps, lo que la hace adecuada para aplicaciones de Ethernet y comunicación óptica de alta velocidad SFP +.

3. ¿El 747370010 proporciona protección EMI?

Sí, el 747370010 incluye blindaje EMI integrado con agujas y un diseño cerrado, ayudando a reducir la interferencia electromagnética y mantener la integridad de la señal.

4¿Cuál es el tipo de montaje del 747370010?

El 747370010 utiliza un estilo de montaje a través de agujeros con colas de postes de soldadura de 3,38 mm, proporcionando una fuerte fijación de PCB y una conexión a tierra confiable.

5¿Es el 747370010 compatible con los módulos SFP+?

Sí, el 747370010 es compatible con módulos SFP y SFP+ estándar diseñados para un funcionamiento de hasta 10Gbps.

6¿Cuál es la configuración del puerto 747370010?

El 747370010 cuenta con una configuración de puerto 1x1, lo que significa que admite un solo módulo SFP por jaula.

7¿Cuáles son las ventajas de una jaula SFP de una sola pieza?

Una jaula SFP de una pieza ofrece una mejor resistencia mecánica, una mejor continuidad de blindaje EMI y un ensamblaje más simple en comparación con los diseños de varias piezas.
