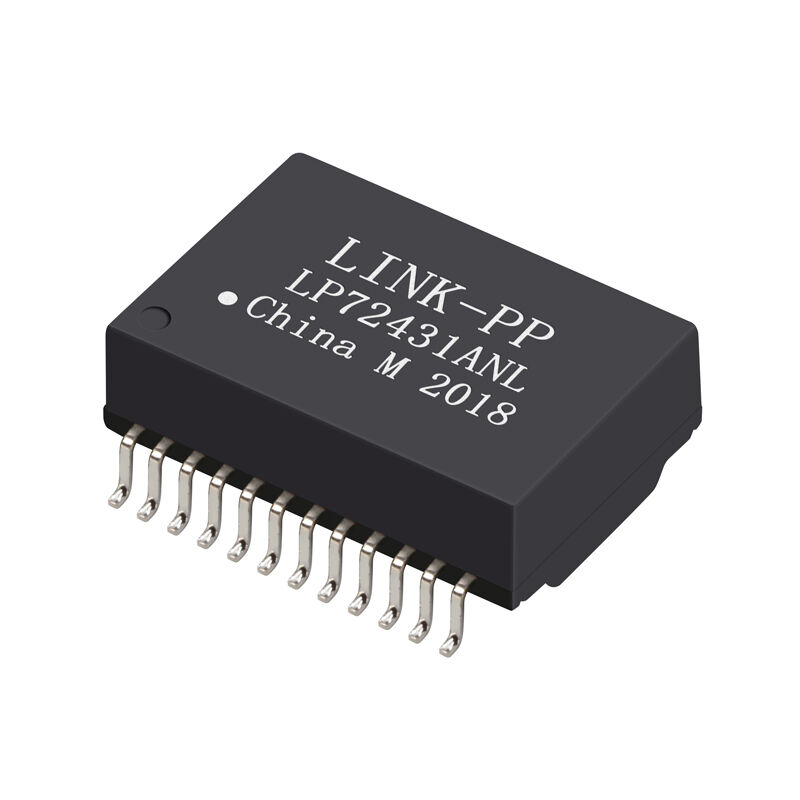

Modulo de transformador LP72431ANL 10GBASE-T para PoE++ IEEE 802.3bt

$0.6-$0.9Aplicaciones y Cumplimiento del LP72431ANL

Módulo de Transformador 10GBASE-T

• Aplicaciones Principales
• Sistemas Ethernet 10GBASE-T
• Equipos de Suministro de Energía PoE++ (PSE)
• Dispositivos Alimentados (PD)
• Dispositivos SOHO (por ejemplo, módems ADSL)
• LAN en Placa Base (LOM)
• Hubs y switches Ethernet

Equipos de red empresariales e industriales

• Estándares y CertificacionesCumple con
• IEEE 802.3bt (PoE++)Certificado UL – Archivo No.
• E484653

Cumple con RoHS

250°C (5 segundos)

Especificaciones Eléctricas (@25°C)

1CT : 1CT ±5%

La configuración balanceada con toma central garantiza una adaptación de impedancia adecuada entre el PHY y el lado del cable.

120μH Mínimo

Optimizado para transmisión 10G de alta frecuencia mientras soporta condiciones de polarización CC PoE++.

1000mA Máx. @ 57VCC (Continuo)

Diseñado para los requisitos de entrega de alta potencia PoE++.

1500Vrms

Proporciona aislamiento reforzado entre los circuitos primario y secundario.

-3.0 dB

La baja pérdida de inserción soporta un rendimiento estable del diagrama de ojo 10GBASE-T en bandas de frecuencia extendidas.

-6 dB a -12 dB

Asegura una adaptación de impedancia adecuada y minimiza la reflexión de la señal.

-25 dB

-20 dB

Supresión efectiva de EMI y ruido de modo común en entornos Ethernet de alta velocidad.

Hoja de Datos del Módulo Transformador LP72431ANL 10GBASE-T PoE++

• Ventajas Clave de Ingeniería del Transformador LP72431ANL 10G PoE++Optimizado para
• rendimiento de alta frecuencia 10GBASE-TSoporta corriente CC continua de 1000mA
• para PoE++
• Aislamiento de 1500Vrms para mayor seguridad
• Rango de temperatura industrial (-40°C a +85°C)
• Paquete SMD compacto de 24 pines

Diseñado para ensamblaje automatizado (Cinta y Rollo)

Resumen del Transformador LAN SMT 10G LP72431ANL es un módulo transformador 10GBASE-T PoE++

• que combina:
• Integridad de señal de alta frecuencia (1–500MHz)
• Fuerte supresión de EMI
• Capacidad de manejo de alta corriente
• Fiabilidad a temperatura industrial

Cumplimiento IEEE 802.3bt

Es ideal para switches Ethernet 10G de próxima generación, equipos PoE++ industriales y infraestructura de red de alto rendimiento que requiere transmisión de datos estable y entrega de alta potencia.

Preguntas Frecuentes sobre Magnetismos LAN LP72431ANL 10G PoE++

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: El LP72431ANL es un módulo transformador de magnetismos LAN 10GBASE-T PoE++ diseñado para Ethernet de alta velocidad con entrega de potencia mejorada. Está diseñado para soportar aplicaciones IEEE 802.3bt (PoE++), donde se requieren tanto transmisión de datos 10G como alta capacidad de corriente CC

. Las aplicaciones típicas incluyen switches empresariales, equipos de suministro de energía PoE++ (PSE), dispositivos alimentados (PD) y sistemas de red de alto rendimiento.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: El LP72431ANL presenta una alta capacidad de manejo de corriente CC de 1000mA continuo @57VCC, aislamiento reforzado (1500 Vrms) y magnetismos optimizados de alta frecuencia. Estas características aseguran que pueda operar de manera confiable bajo cargas de potencia PoE++

mientras mantiene una integridad de señal 10G estable a través del enlace LAN.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: Sí. El LP72431ANL cumple totalmente con IEEE 802.3bt, el estándar que define los requisitos de PoE++ tanto para la entrega de potencia como para el rendimiento de la señalización Ethernet. Cuenta con Certificación UL (Archivo No. E484653) y cumple con 250°C durante 5 segundos

.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: El transformador LP72431ANL presenta una relación de vueltas 1CT : 1CT ± 5% con toma central para todos los canales. Esta configuración balanceada asegura una adaptación de impedancia adecuada entre el PHY Ethernet y el cable, lo cual es crucial para mantener el 250°C durante 5 segundos

.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta:

• El LP72431ANL está diseñado para soporte de señal de banda ancha desde 1 MHz hasta 500 MHz, incluyendo baja pérdida de inserción y pérdida de retorno controlada que ayudan a preservar la integridad de la señal para aplicaciones 10G:Pérdida de Inserción:
• hasta -3.0 dB (400–500 MHz)Pérdida de Retorno:
• ≥ -18 dB en bandas de frecuencia claveDiafonía:
• típico -25 dBCMRR:

típico -20 dBEstas especificaciones soportan un robusto rendimiento de transmisión 10GBASE-T

y baja EMI.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: Sí. El LP72431ANL tiene un amplio rango de temperatura de operación de -40°C a +85°C, lo que lo hace adecuado para equipos de red industriales, gabinetes exteriores y aplicaciones térmicamente exigentes. El módulo también soporta condiciones estándar de reflujo de montaje en superficie hasta 250°C durante 5 segundos

.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: El LP72431ANL viene en un paquete Dispositivo de Montaje en Superficie (SMD) de 24 pines típicamente suministrado en Cinta y Rollo

para ensamblaje automatizado. El paquete compacto reduce mediblemente la huella de la placa al tiempo que proporciona una robusta estabilidad mecánica.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: El LP72431ANL incluye magnetismos integrados optimizados para señalización diferencial y rechazo de ruido de modo común. Su diseño ofrece una supresión efectiva del ruido de modo común y la diafonía, reduciendo la EMI y mejorando el rendimiento de errores de bit

en entornos 10G de alta velocidad.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: Sí, el LP72431ANL es adecuado para dispositivos SOHO (Pequeña Oficina/Oficina en Casa) como módems ADSL o puertos LAN integrados. Sin embargo, su capacidad de alta corriente y su rango de temperatura industrial lo hacen especialmente valioso en sistemas PoE++ empresariales e industriales

donde el rendimiento y la fiabilidad son críticos.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: Los ingenieros de diseño deben validar el LP72431ANL como parte de su co-diseño de PHY Ethernet, magnetismos y diseño de PCB

• . Las comprobaciones importantes incluyen:
• Mediciones de integridad de señal (diagrama de ojo, S-parámetros)
• Manejo de polarización CC bajo carga PoE++
• Pérdida de retorno y pérdida de inserción en bandas de frecuencia clave

Pruebas de aislamiento y resistencia dieléctrica

La combinación de estas evaluaciones asegura un rendimiento óptimo del sistema y el cumplimiento.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: La capacidad AutoMDX

simplifica la conectividad de la interfaz de red al detectar y configurar automáticamente los pares de transmisión/recepción apropiados. Esto evita el cableado cruzado manual y mejora la flexibilidad del sistema.

12. ¿Dónde puedo encontrar la hoja de datos completa y la huella de PCB?
Respuesta: La hoja de datos completa con especificaciones eléctricas, asignaciones de pines, diseño de PCB recomendado y dibujos mecánicos está disponible en el sitio web oficial de LINK-PP
