Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL file E484635; RoHS marking (per LPJE169AENL drawing)
Número de modelo: XMK-9758-8813-S0L1-H
Documento: LPJE169AENL.pdf
Pago y términos de envío
Cantidad de orden mínima: 20 piezas
Precio: Negociable
Detalles de empaquetado: 20pcs/Tray o carrete
Tiempo de entrega: Confirmar disponibilidad
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 100K-PCS/Month
Número de pieza de referencia: |
XMK-9758-8813-S0L1-H |
Tipo de productos: |
RJ45 discreto Jack |
Número de la parte LINK-PP: |
LPJE169AENL |
Estado del LED: |
Verde izquierdo / Amarillo derecho |
Orientación del pestillo: |
Etiqueta-abajo |
Matriz de contacto: |
8P8C (CAT 5e) |
Magnetics: |
No magnético (conector modular) |
Blindaje: |
Aleación de cobre con pestañas EMI |
Temperatura de funcionamiento: |
-40°C a +85°C |
Rigidez dieléctrica: |
1000 V CA / 1 m |
Durabilidad: |
750 ciclos de acoplamiento MÍN. |
Ambiental: |
Conforme a las normas de Rohs & Reach |
Número de pieza de referencia: |
XMK-9758-8813-S0L1-H |
Tipo de productos: |
RJ45 discreto Jack |
Número de la parte LINK-PP: |
LPJE169AENL |
Estado del LED: |
Verde izquierdo / Amarillo derecho |
Orientación del pestillo: |
Etiqueta-abajo |
Matriz de contacto: |
8P8C (CAT 5e) |
Magnetics: |
No magnético (conector modular) |
Blindaje: |
Aleación de cobre con pestañas EMI |
Temperatura de funcionamiento: |
-40°C a +85°C |
Rigidez dieléctrica: |
1000 V CA / 1 m |
Durabilidad: |
750 ciclos de acoplamiento MÍN. |
Ambiental: |
Conforme a las normas de Rohs & Reach |
El XMK-9758-8813-S0L1-H es un conector modular RJ45 de perfil bajo y paso a través (THT) de un solo puerto (1×1) ultradelgado, diseñado específicamente para hardware de red de alta densidad y baja holgura. Con una altura de placa asentada de solo 11,30 mm y una profundidad longitudinal compacta de 15,20 mm, elimina la interferencia mecánica de la carcasa en servidores blade 1U, thin clients y pasarelas IoT compactas.
Como conector modular puramente mecánico (No magnético / sin transformador interno), integra LED de estado Verde Izquierdo / Amarillo Derecho, blindaje robusto de aleación de cobre niquelado con dedos de resorte EMI multipunto y una resistencia dieléctrica de 1000 V CA. Sirve como un reemplazo directo 100% compatible con pines y huella idéntica para el LINK-PP LPJE169AENL.
| Categoría | Parámetro de ingeniería | Punto de referencia técnico | Condición de prueba / Notas |
|---|---|---|---|
| Identificación básica | Fabricante / Marca | Suministro directo de fábrica | Línea de estampado automatizada de precisión |
| Número de pieza (P/N) | XMK-9758-8813-S0L1-H | Código de catálogo de producción activa | |
| Referencia cruzada directa | LINK-PP LPJE169AENL | Coincidencia 100% pin a pin de reemplazo directo | |
| Categoría de conector | Conector modular de bajo perfil (No magnético) | Para magnetismo discreto a nivel de placa | |
| Categoría de rendimiento | CAT 5e (conforme a Clase D) | Soporta enlaces PHY de 10/100/1000 Mbps | |
| Parámetros eléctricos | Tensión nominal | 125 V CA RMS | Clasificación operativa continua |
| Corriente nominal | 1,5 A | Máx. por posición de contacto | |
| Resistencia de contacto | 50 mΩ MÁX. | Resistencia inicial de la interfaz de acoplamiento | |
| Resistencia de aislamiento | 500 MΩ MÍN. | Probado a 500 V CC | |
| Rigidez dieléctrica | 1000 V CA (50/60 Hz), 1 minuto | Contacto a contacto y contacto a blindaje | |
| Óptico (estado del LED) | LED izquierdo | Monocolor: Verde (565 nm) | Ánodo Pin 9 (+) / Cátodo Pin 10 (-) |
| LED derecho | Monocolor: Amarillo (585 nm) | Ánodo Pin 11 (+) / Cátodo Pin 12 (-) | |
| Voltaje directo del LED (VF) | Verde: 1,8–2,6 V / Amarillo: 1,8–2,6 V | a IF=20 mA (IR≤10 µA a VR=5V) | |
| Mecánico y materiales | Dimensiones del paquete | 15,20 mm (L) × 16,00 mm (An) × 11,30 mm (Al) | Ancho total del blindaje: 16,25 ± 0,25 mm |
| Clase de montaje | THT (Tecnología de paso a través) 90° | Entrada lateral horizontal en ángulo recto | |
| Dirección del pestillo / lengüeta | Lengüeta hacia abajo (pestillo hacia abajo) | Retención estándar de pestillo inferior | |
| Material de la carcasa | PBT negro termoplástico, UL 94V-0 | Cuerpo ignífugo de alta temperatura | |
| Material del contacto | Bronce fosforado (Pestaña plana T=0,35 mm) | Elasticidad de resorte de alto rendimiento | |
| Recubrimiento del área de contacto | Flash de oro sobre niquelado base | Opcional 30 µ" de oro disponible | |
| Material de la carcasa del blindaje | Aleación de cobre con niquelado (0,20 mm) | Pestañas de resorte EMI superior y lateral integradas | |
| Durabilidad mecánica | 750 ciclos de acoplamiento MÍN. | Cumple con los requisitos de la Parte 68 de la FCC | |
| Térmico y fiabilidad | Temperatura de funcionamiento | -40 °C a +85 °C (Grado industrial) | Validado para entornos industriales hostiles |
| Límite de soldadura por ola | 250 °C MÁX. durante 5 segundos MÁX. | Soldadura por ola estándar sin plomo | |
| Normas medioambientales | Conforme a RoHS (2011/65/UE) y REACH | Fabricación 100% verde sin plomo |

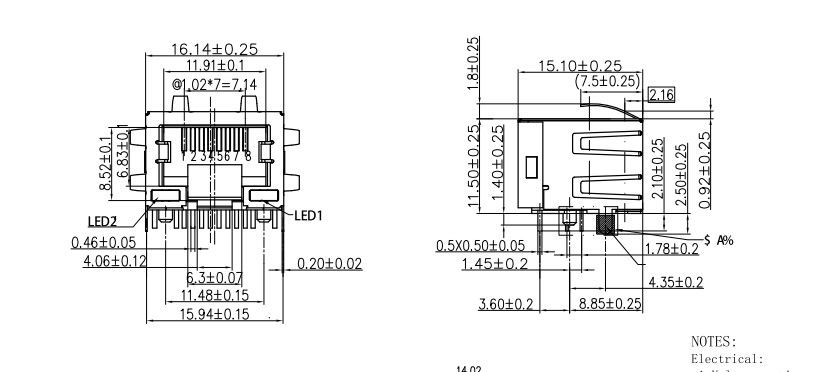

1. Dimensiones exteriores generales del cuerpo:
- Altura asentada en la placa: 11,30 mm (holgura de bajo perfil)
- Profundidad en la PCB: 15,20 mm (cuerpo ultracorto)
- Ancho de la cara de acoplamiento frontal: 16,00 mm (16,25 ± 0,25 mm incluyendo las pestañas del blindaje)
- Longitud de la cola del pin de soldadura: 3,60 mm por debajo del plano de asiento de la PCB
2. Diseño recomendado de orificios en PCB (vista superior):
- Orificios totales: 14 orificios
- 8 contactos de señal (Pines 1-8): Filas escalonadas con paso de 1,02 mm, orificios de Ø0,90 mm
- 4 pines de indicador LED (Pines 9-12): Orificios de Ø0,90 mm (Pin 9+/10- Verde, Pin 11+/12- Amarillo)
- 2 clavijas de retención de tierra del blindaje: Orificios de Ø1,80 mm (paso de 16,00 mm entre centros)
3. Recorte de panel recomendado:
- Ancho de apertura: 17,30 mm
- Altura de apertura: 12,30 mm
- Características: Equipado con dedos de resorte EMI continuos en la parte superior y lateral que presionan firmemente contra el bisel metálico para garantizar una conexión a tierra del chasis de 360° de baja impedancia.
4. Recomendaciones de soldadura por ola:
- Temperatura máxima de soldadura: 250 °C máx.
- Tiempo de permanencia: 5 segundos máx.
- Referencia cruzada directa: Coincidencia 100% compatible con pines y huella entre LPJE169AENL y XMK-9758-8813-S0L1-H
- Perfil ultrabajo: Altura asentada de 11,30 mm sobre la PCB (ideal para carcasas 1U y ultradelgadas)
- Profundidad de cuerpo ultracorta: 15,20 mm de profundidad ahorra más del 35% de espacio de enrutamiento de PCB
- Interfaz: Conector modular RJ45 blindado 1x1 de puerto único 8P8C, montaje de paso a través en ángulo recto de 90°
- LEDs de estado: LEDs integrados orientados hacia el frente, Verde Izquierdo / Amarillo Derecho
- Clasificación eléctrica: 125 V CA / 1,5 A, rigidez dieléctrica 1000 V CA (1 min), resistencia de contacto<= 50 mΩ
- Blindaje y puesta a tierra: Carcasa de aleación de cobre niquelado de 0,20 mm con conexión a tierra del chasis
- Durabilidad y recubrimiento: Contactos de bronce fosforado con recubrimiento flash de oro, 750 ciclos de acoplamiento mínimo
- Material de la carcasa: PBT negro ignífugo de alta temperatura (UL94-0)
- Envolvente térmica: Temperatura de funcionamiento y almacenamiento industrial extendida de -40 °C a +85 °C
- Proceso de soldadura: Compatible con soldadura por ola estándar sin plomo (250 °C, 5 segundos máx.)
Sí.El XMK-9758-8813-S0L1-H es un equivalente 100% directo, pin a pin y compatible con la huella del LINK-PP LPJE169AENL. Presenta una altura idéntica de 11,30 mm, profundidad de 15,20 mm, recorte de panel de 17,30 × 12,30 mm, diseño de perforación de PCB de 14 orificios y polaridades de control de LED Verde Izquierdo / Amarillo Derecho coincidentes.
Los conectores modulares RJ45 estándar suelen tener una altura de 13,5 mm a 16,5 mm, lo que causa interferencias físicas con la tapa superior del chasis en productos ultradelgados. La altura asentada de bajo perfil de 11,30 mm permite que el hardware quepa en carcasas de montaje en rack 1U, pasarelas IoT delgadas, tabletas médicas de bajo perfil y computadoras industriales compactas.
No.Tanto el XMK-9758-8813-S0L1-H como el LPJE169AENL sonconectores RJ45 modulares puros (No magnéticos). Están diseñados para placas base que colocan chips de magnetismo LAN discretos en la PCB, o para buses de comunicación serie (como RS-485 / Modbus) que utilizan cableado RJ45.
