Número de modelo: SM91502AL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Número de pieza: |
SM91502AL |
Relación de giros: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH mín. a 450 µH máx. |
voltaje de trabajo: |
1000 VCC |
Hi-Pot (aislamiento): |
4300 VCC (1 mA, 60 seg.) |
Temperatura de funcionamiento: |
-40 °C a +125 °C |
Número de pieza: |
SM91502AL |
Relación de giros: |
1:1 ±2% |
OCL (100 kHz, 0,1 V): |
150 µH mín. a 450 µH máx. |
voltaje de trabajo: |
1000 VCC |
Hi-Pot (aislamiento): |
4300 VCC (1 mA, 60 seg.) |
Temperatura de funcionamiento: |
-40 °C a +125 °C |

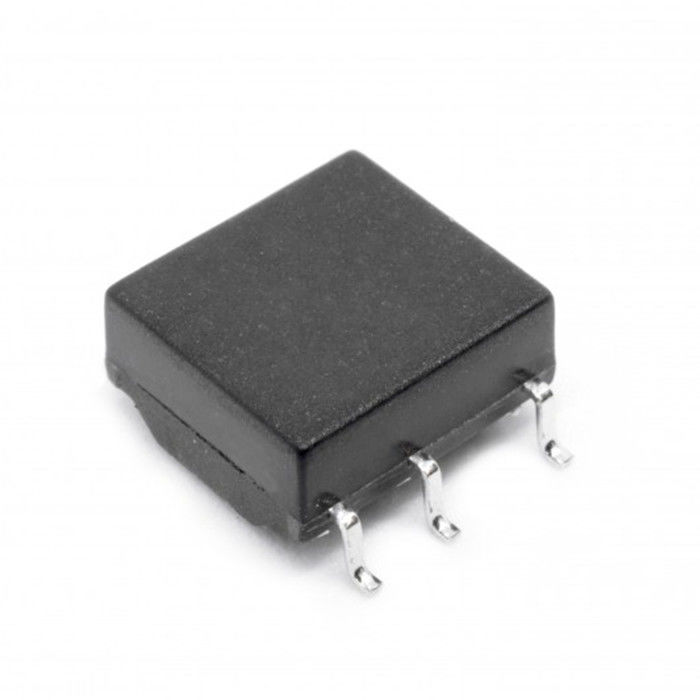

El Bourns SM91502AL es un módulo transformador de aislamiento de sistema de gestión de baterías (BMS) de un solo canal que presenta un choque de modo común integrado para una supresión de ruido superior. Diseñado específicamente para los requisitos de alta seguridad de los vehículos eléctricos (VE) y los sistemas de almacenamiento de energía (ESS), el SM91502AL admite la comunicación en cadena margarita serie/isoSPI™. Con un voltaje de trabajo de 1000 VCC y el cumplimiento de AEC-Q200, garantiza una integridad de señal robusta y un aislamiento galvánico en los entornos más exigentes.
El SM91502AL se destaca como una opción práctica para el aislamiento de la comunicación BMS, ya que combina el rendimiento eléctrico con la fiabilidad lista para la producción. Sus especificaciones lo hacen adecuado para sistemas que requieren un acoplamiento de señal confiable y sólidas características de aislamiento.
| Parámetro | Especificación |
|---|---|
| Inductancia en circuito abierto (OCL) | 150 µH mín. / 450 µH máx. |
| Condición de prueba para OCL | 100 kHz, 0.1 V, -40 °C a +125 °C |
| Inductancia de fuga | 0.5 µH máx. |
| Condición de prueba de inductancia de fuga | 100 kHz, 0.1 V |
| DCR - Lado del transformador | 0.45 Ω máx. |
| DCR - Lado del choque CM | 0.85 Ω máx. |
| Relación de espiras | 1:1 ±2% |
| Pérdida de inserción | -0.25 dB máx. @ 4 MHz |
| Pérdida de retorno (Z out = 100 ohmios) | -22 dB mín. @ 4 MHz |
| Relación de rechazo de modo común | -35 dB mín. @ 1–100 MHz |
| Relación de rechazo de modo común | -28 dB mín. @ 100–200 MHz |
| Hi-Pot (1 mA, 60 seg.) | 4300 VCC |
| Voltaje de trabajo | 1000 VCC |
| Parámetro | Especificación |
|---|---|
| Aislamiento funcional | Sí |
| Rango de temperatura de funcionamiento | -40 °C a +125 °C |
| Rango de temperatura de almacenamiento | -25 °C a +85 °C |
| Nivel de sensibilidad a la humedad | 1 |
| Clasificación ESD (HBM) | N/A |
| Embalaje | Cinta y carrete |
| Cantidad por carrete | 800 uds. / carrete de 13 pulgadas |
| Terminación | Cu/Ni/Sn |
| Cumplimiento | Cumple con RoHS |
El transformador BMS SM91502AL es muy adecuado para diseños que requieren aislamiento y comunicación estable dentro de las redes de monitoreo de baterías. Las aplicaciones comunes incluyen:
En un sistema de gestión de baterías, la integridad de la señal y la seguridad son innegociables. El SM91502AL se destaca al ofrecer aislamiento funcional y un amplio rango de temperatura de funcionamiento (-40 °C a +125 °C), lo que lo hace adecuado para entornos automotrices bajo el capó. Su baja inductancia de fuga (0.5 µH máx.) garantiza la precisión de los datos de alta velocidad, mientras que la alta CMRR protege su sistema del ruido de modo común generado por inversores de alta potencia.
El SM91502AL es un transformador BMS utilizado en circuitos de comunicación y aislamiento de sistemas de gestión de baterías, especialmente en diseños IsoSPI y de cadena margarita serie.
Sí. El SM91502AL cumple con AEC-Q200, lo que lo hace adecuado para aplicaciones de grado automotriz.
El voltaje de trabajo es de 1000 VCC.
La clasificación hi-pot es de 4300 VCC durante 60 segundos a 1 mA.
Soporta diseños de referencia con Analog Devices LTC6804-1 / LTC6811 y MC33771 / MC33772.
