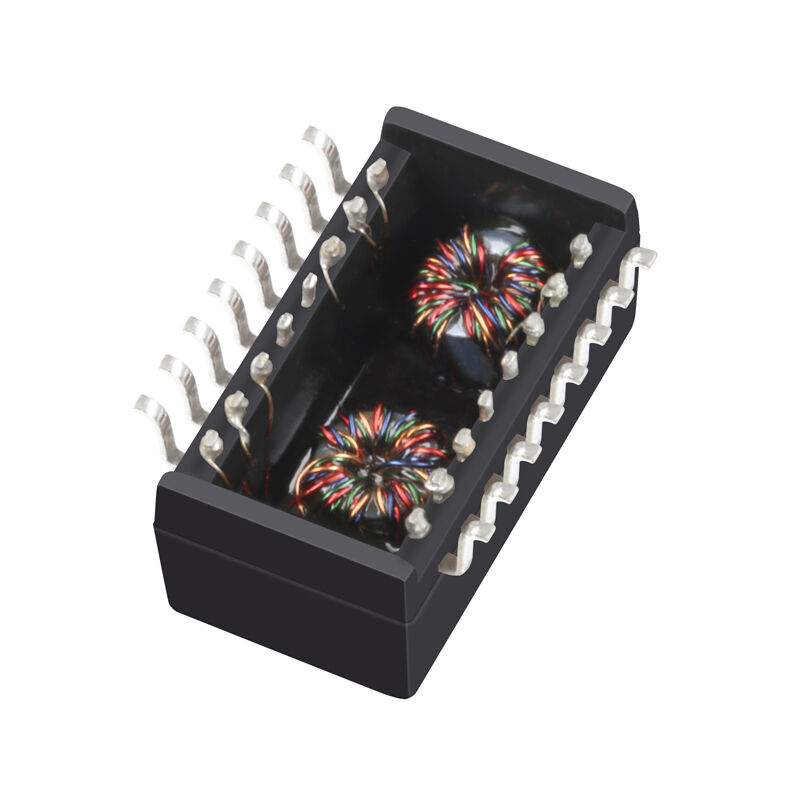

El módulo de transformador LP1197NL 10/100Base-TX PoE LAN tiene un solo puerto

LP1197NL PoE Magnetics Especificaciones

ElLP1197NLes unModulo de transformador PoE LAN de puerto único 10/100Base-TXdiseñados para dispositivos Ethernet que requieransoporte tanto para la transmisión de datos confiable como para Power over Ethernet (PoE)Construido con unConstrucción de marco abiertoy optimizado paraun conjunto de montaje en superficie (SMT), LP1197NL integra transformadores de aislamiento y componentes de filtrado para garantizar la integridad de la señal, la supresión de EMI y la entrega segura de energía a través de cables Ethernet de par retorcido.

Conforme a lo dispuesto en elLas especificaciones de Ethernet IEEE 802.3y conAislamiento de 1500 Vrms, LP1197NL es ampliamente utilizado enEquipo VoIP, dispositivos de red SOHO, diseños LAN en placa base (LOM), switches Ethernet y sistemas integrados habilitados para PoE.

Especificaciones eléctricas (@ 25 °C)

Características clave del transformador de alimentación por Ethernet

• 10/100 módulo de magnetismo LAN PoE Base-TX, puerto único
• Diseñado paraAplicaciones PoE Ethernet
• 1Relación de giros:1para el transmisor y el receptor
• Construcción de marco abiertopara diseños compactos y rentables
• Excelente integridad de la señalcon baja pérdida de inserción y alta pérdida de retorno
• En alto.Rechazo del ruido en modo común (DCMR)para mejorar el rendimiento del EMI
• Voltado de aislamiento de 1500 Vrmspara una operación PoE segura
• Envase de montaje en superficie, cinta y bobina suministrados
• Compatible con la Directiva RoHS, sin plomo
• Certificado UL(Dosario no.Se trata de la sustancia E484635.)
• Apoyosensamblaje automático de reflujo SMT(hasta un máximo de 250 °C)

LP1197NL Ventajas del diseño del transformador PoE LAN

A diferencia de los transformadores LAN no PoE estándar, el LP1197NL está diseñado paramanejar corrientes de sesgo de CC asociadas con la entrega de energía PoESu estructura de transformador minimiza el impacto de la luz.saturación del núcleo, asegurando:

• Enlace Ethernet estable bajo carga PoE
• Reducción de la pérdida de paquetes y distorsión de la señal
• Mejora de la conformidad EMC/EMI en los sistemas PoE

Esto hace que LP1197NL sea adecuado paraLos teléfonos VoIP con PoE, cámaras IP, puntos de acceso y dispositivos Ethernet integrados.

Diseño de PCB y notas de montaje

• Coloque el LP1197NL cerca de la Ethernet PHY para minimizar la longitud del rastro.
• Pares de diferenciales TX/RX de ruta con impedancia controlada.
• Mantener un deslizamiento y un espacio libre adecuados para preservar el rendimiento del aislamiento.
• Apto parasoldadura por reflujo libre de plomo, con unatemperatura máxima de reflujo de 250 °C durante 5 segundos.
• Asegurar un diseño térmico adecuado para el manejo de la corriente PoE.

Preguntas frecuentes sobre LP1197NL PoE Magnetics

ElLP1197NLes un sistema fiable y listo para el PoE.10/100 módulo transformador LAN Base-TXdiseñado para dispositivos Ethernet compactos y rentables. Con un aislamiento fuerte, un excelente rendimiento EMI y un cumplimiento comprobado, es una opción ideal para VoIP, SOHO,y aplicaciones de red PoE integradas.

P1: ¿Es LP1197NL adecuado para aplicaciones PoE?

R: Sí. LP1197NL está diseñado específicamente paraSistemas PoE Ethernet, soportando corriente de sesgo de CC manteniendo la integridad de la señal.

P2: ¿Qué velocidades Ethernet se admiten?

A: soportes LP1197NL10 Base-T y 100 Base-TXAplicaciones Ethernet rápidas.

P3: ¿Este módulo proporciona suficiente aislamiento para PoE?

R: Sí. ProporcionaAislamiento de 1500 Vrms, que cumplen los requisitos comunes de seguridad de Ethernet y PoE.

P4: ¿Es la pieza compatible con el ensamblaje SMT automatizado?

R: Sí. El módulo se suministra enEnvases de cinta y bobinay admite procesos de reflujo SMT estándar.
