Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL file E484635; RoHS marking (per drawing)
Número de modelo: LPJE169AENL
Documento: LPJE169AENL.pdf
Pago y términos de envío
Cantidad de orden mínima: 20 piezas
Precio: $0.08-$1.09
Detalles de empaquetado: Carrete de bandeja
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 500K unidades/mes
NMP: |
LPJE169AENL |
Altura del cuerpo: |
Perfil bajo 11,30 mm |
Profundidad del cuerpo: |
Ultracorto 15,20 mm |
Recorte del panel: |
17,30x12,30mm |
Vida operativa: |
750 ciclos mínimo |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |
NMP: |
LPJE169AENL |
Altura del cuerpo: |
Perfil bajo 11,30 mm |
Profundidad del cuerpo: |
Ultracorto 15,20 mm |
Recorte del panel: |
17,30x12,30mm |
Vida operativa: |
750 ciclos mínimo |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Categoría de rendimiento: |
Gato 5e |
Número de posiciones/contactos: |
8p8c |
Tipo de montaje: |
Tht |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Escudo de metal: |
Protegido |
Orientación: |
De ángulo recto (entrada lateral) |

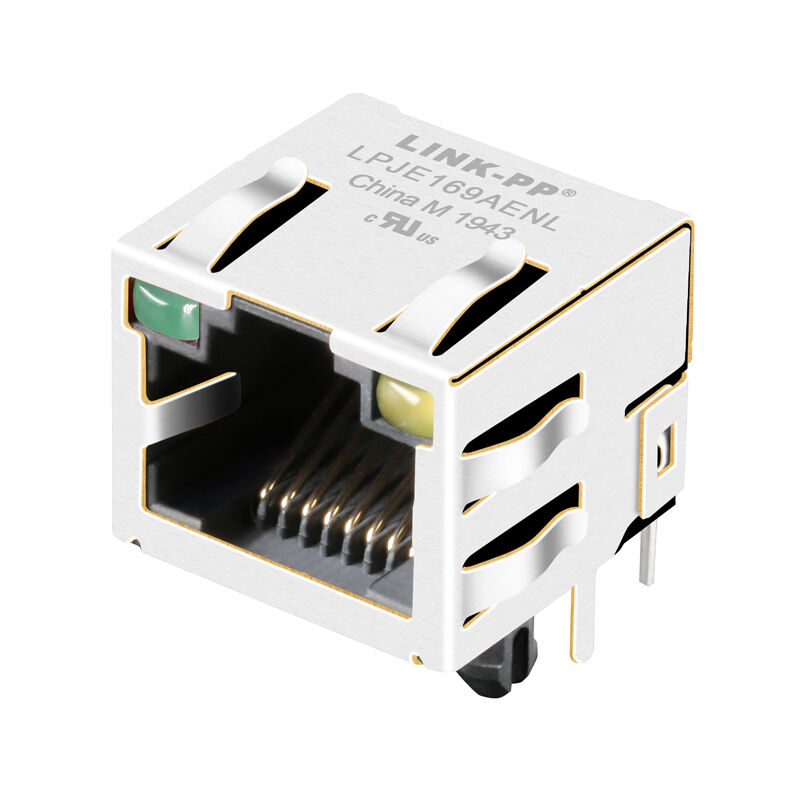

El LINK-PP LPJE169AENL es un conector RJ45 apantallado de un solo puerto y bajo perfil con LEDs verde y amarillo. Su dibujo especifica una altura nominal del cuerpo de 11.3 mm, orientación de entrada lateral y montaje en PCB through-hole, lo que lo convierte en una opción para diseños donde la altura del conector y el espacio libre de la carcasa requieren una evaluación cuidadosa.
Utilice el dibujo del producto para verificar la disposición de la PCB, la abertura del panel, la disposición de los contactos y las tolerancias mecánicas antes de finalizar su diseño.
Descargar el dibujo del LPJE169AENL · Póngase en contacto con LINK-PP para obtener muestras y una cotización.
| Fabricante / número de pieza | LINK-PP LPJE169AENL |
|---|---|
| Conector | RJ45 apantallado, un solo puerto |
| Configuración del puerto | 1x1 |
| Montaje | Entrada lateral / through-hole |
| Orientación del pestillo | Pestaña hacia abajo, según se indica en la información del producto existente |
| LEDs | Verde a la izquierda / amarillo a la derecha |
| Dimensiones nominales del cuerpo, L x An x Al | 15.2 x 16.25 x 11.3 mm |
| Tolerancia del ancho del cuerpo | 16.25 ±0.25 mm |
| Clasificación de voltaje / corriente | 125 V CA / 1.5 A |
| Resistencia de contacto | 50 mΩ máximo |
| Resistencia de aislamiento | 500 MΩ mínimo a 500 V CC |
| Rigidez dieléctrica | 1000 V CA, 50 o 60 Hz, 1 minuto |
| Vida útil operativa | 750 ciclos mínimo |
| Temperatura de funcionamiento / almacenamiento | -40 °C a +85 °C |
| Recubrimiento de contacto | Flash de oro en el área de contacto |
| Apantallamiento | Aleación de cobre de 0.20 mm, niquelada |
| Carcasa | PBT negro, UL94V-0 |
| Soldadura por ola | Temperatura de la punta 250 °C durante 5 segundos, según dibujo |
| Dibujo | LP23021710, Rev. A, 2023-07-18 |
Utilice el dibujo completo para las tolerancias dimensionales, las posiciones de los orificios y la verificación final del diseño.
El dibujo del LPJE169AENL especifica una longitud del cuerpo de 15.2 mm, un ancho del cuerpo de 16.25 ±0.25 mm, respectivamente. El voltaje directo indicado es de 11.3 mm. La abertura del panel recomendada es de 17.3 x 12.3 mmConsideraciones de selección
La disposición de PCB sugerida se muestra desde la vista superior y identifica doce orificios de Ø0.90 mm y dos orificios de Ø1.80 mm. Consulte el dibujo completo para conocer las posiciones de los orificios, las tolerancias y la alineación placa-panel.Diagrama de pines y detalles eléctricos de los LEDsEl dibujo identifica los pines
para el LED verde izquierdo y los pines 11 y 12 para el LED amarillo derecho. Las longitudes de onda pico verde y amarilla se especifican como 565 nm y 585 nm, respectivamente. El voltaje directo indicado es de 1.8–2.6 V a 20 mA.Confirme la polaridad del LED y el diagrama de pines completo con el esquema original antes de conectar los LEDs a un controlador.Consideraciones de selección
Al seleccionar un conector RJ45 de bajo perfil, compare la altura del cuerpo y la abertura del panel con el espacio libre de la carcasa, y verifique la huella de la PCB, la dirección del pestillo, el apantallamiento y las conexiones de los LEDs.
Información de dibujo y cumplimiento
Descargue el
para ver las vistas mecánicas, la disposición de PCB recomendada, el circuito LED y las notas eléctricas.El dibujo indica el archivo UL E484635
y muestra una marca RoHS 2011/65/UE. Solicite la documentación de cumplimiento específica del producto actual cuando sea necesario.Preguntas frecuentes¿Cuál es la altura del conector RJ45 de bajo perfil LPJE169AENL?
. Verifique las dimensiones completas del componente, las tolerancias y el espacio libre de la carcasa utilizando el dibujo.¿El LPJE169AENL incluye LEDs?Sí. El dibujo muestra un
y un LED amarillo derecho, con sus pines y características eléctricas identificadas.¿El LPJE169AENL incluye magnetismo integrado?El dibujo proporcionado no especifica magnetismo integrado. Póngase en contacto con LINK-PP para confirmar el conector y la disposición de magnetismo adecuados para su diseño.
La idoneidad del reemplazo depende de la huella de la PCB, las dimensiones del cuerpo y del panel, la orientación del pestillo, los contactos, la polaridad del LED y las clasificaciones eléctricas. Compare los dibujos completos y valide la pieza en su diseño.
Póngase en contacto con LINK-PP con
, la cantidad requerida y los requisitos de la aplicación para confirmar muestras, disponibilidad, precios y documentación técnica.
