Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJ4013EDNL
Documento: LPJ4013EDNL.pdf
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000
Precio: Supportive
Detalles de empaquetado: 50PCS/Tray, 1200pcs/Carton
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 4600K.PCS/Month
Número de pieza: |
No se puede obtener información adicional. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
Número de pieza: |
No se puede obtener información adicional. |
Número de puertos: |
1x1 |
Pestillo: |
Abajo |
Velocidad de datos: |
100 base-T |
PoE: |
No |
Opción LED: |
Con |
Las pestañas de EMl: |
Con |
Tipo de montaje: |
Tht |
Tipo de soldadura: |
Ola |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |

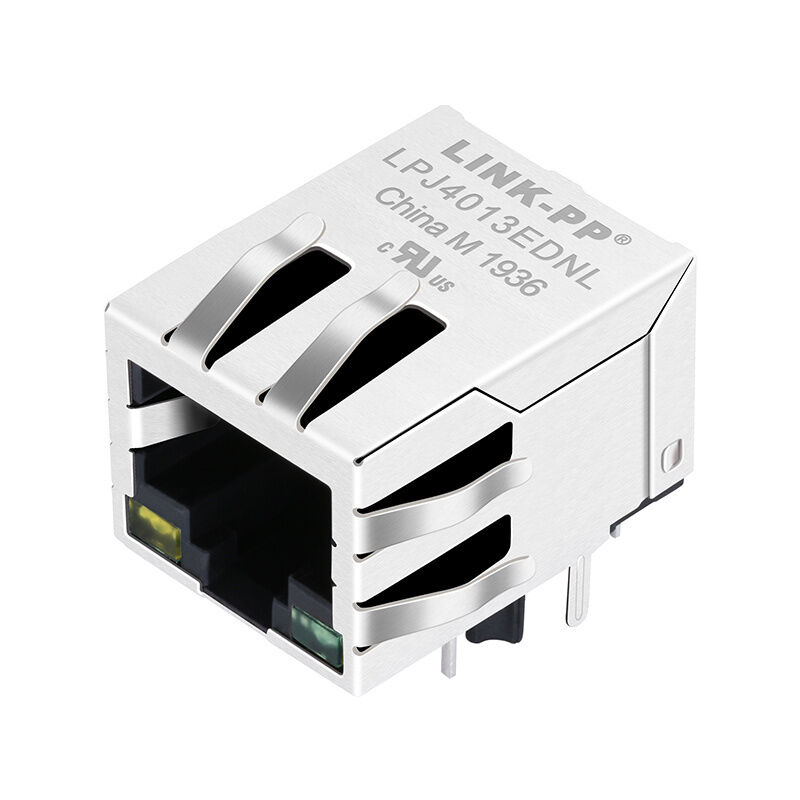

Conector LPJ4013EDNL RJ45 con magnetismo integrado, 10/100Base-T, indicadores LED, blindaje EMI y rango de -40 °C a 85 °C. Ideal para Ethernet industrial.
| Parámetro | Valor |
|---|---|
| Número de puertos | 1x1 |
| Velocidad | 10Base-T / 100Base-TX |
| Apoyo al PoE | No PoE |
| Tipo de montaje | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Tipo de cerradura | Bajo. |
| Opción LED | Amarillo / Verde |
| Protección frente a la EMI | Sí (Dedo de resorte + pestañas) |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Parámetro | Especificación |
|---|---|
| Ratio de vueltas | 1CT:1CT ± 5% |
| OCL | Se aplicarán las siguientes medidas: |
| Pérdida de inserción | ≤ -1,2 dB (1100 MHz) |
| Pérdida de retorno | ≥ -16 dB (130 MHz) |
| ≥ -12 dB (3060 MHz) | |
| ≥ -10 dB (6080 MHz) | |
| ≥ -8 dB (80-100 MHz) | |
| Habla en cruz | ≥ -30 dB (1100 MHz) |
| Rechazo de modo común (CMR) | ≥ -30 dB (1100 MHz) |
| El aislamiento (PHY a línea) | 1500 Vrs |
ElSe aplicarán los siguientes requisitos:es un sistema de alto rendimientoConector Ethernet 10/100Base-TDiseñado para una transmisión de señal estable, supresión de EMI y fiabilidad a largo plazo en entornos exigentes.
Con elMagnéticos integrados,Indicadores de doble LED, yProtección EMI mejorada (diseño del dedo del resorte), este conector es ideal para ingenieros y OEMs desarrollandodispositivos Ethernet industriales, sistemas IoT, enrutadores y equipos de red integrados.
1. 10/100 Compatibilidad con base-T
Soporta aplicaciones Ethernet rápidas con transmisión de datos estable.
2Magnetismo integrado (diseño MagJack)
Reduce la complejidad de los PCB y mejora la integridad de la señal.
3Indicadores LED dobles (amarillo/verde)
Permite un monitoreo claro del estado de la conexión y la actividad.
4Protección EMI mejorada con dedo de resorte
Minimiza la interferencia electromagnética para un funcionamiento confiable.
5. Temperatura de funcionamiento amplia (-40°C a +85°C)
Adecuado para ambientes industriales hostiles.
6.Montaje a través del agujero (THT)
Asegura una fuerte estabilidad mecánica para aplicaciones de ciclo de vida largo.
7Configuración de encendido.
Retención segura de cables en diseños compactos.
Los magnéticos integrados eliminan la necesidad de transformadores externos, reduciendo la complejidad del diseño y el costo de BOM.
Los magnetos cuidadosamente diseñados aseguranbaja pérdida de inserción, fuerte pérdida de retorno y excelente rendimiento EMI.
Un amplio rango de temperaturas y un robusto montaje THT lo hacen ideal paraentornos críticos para la misión.
Elestructura de protección del dedo de resorteproporciona una mejor conexión a tierra y supresión de EMI en comparación con los conectores RJ45 estándar.
