Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: LP5015ANL
Documento: LP5015ANL.pdf
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$0.65
Detalles de empaquetado: T&R
Tiempo de entrega: En el barco de existencias dentro de los 3 días
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
P/N: |
No se puede utilizar. |
Tamaño: |
13,64x18,80x5,72mm |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
soltero |
PoE: |
No |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |
P/N: |
No se puede utilizar. |
Tamaño: |
13,64x18,80x5,72mm |
Velocidad de datos: |
1000BASE-T |
Número de canales/puertos: |
soltero |
PoE: |
No |
Tipo de montaje: |
smt |
Relación de giros: |
1:1 |
Rango de temperatura de funcionamiento: |
-40°C a +85°C |

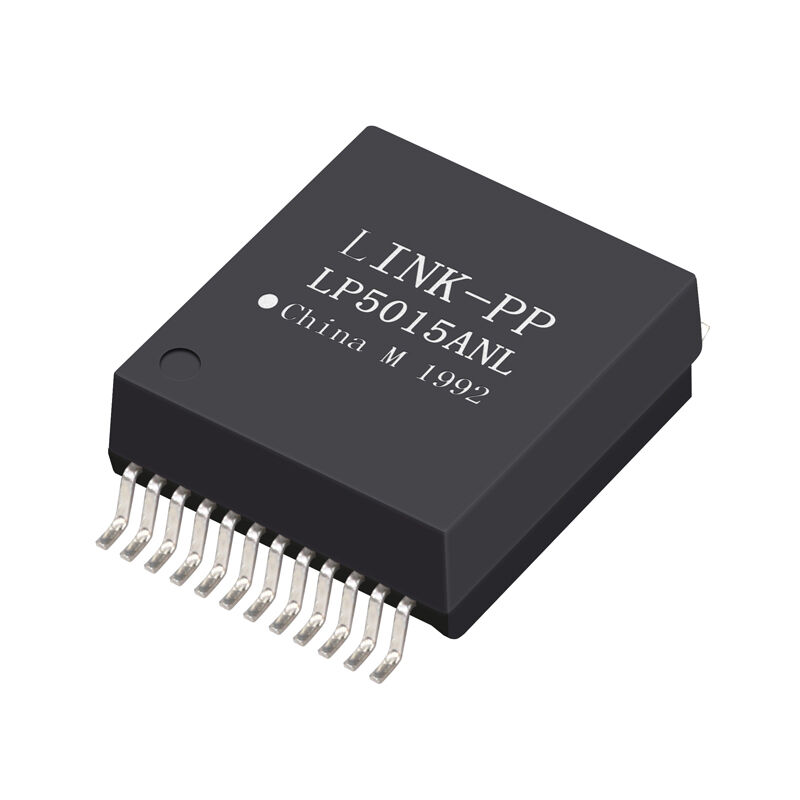

Obtenga el módulo transformador LP5015ANL 1000 Base-T Gigabit Ethernet de LINK-PP. Magnético LAN SMD de grado industrial con aislamiento de 1500 Vrms. Cumple con UL y RoHS.
El LP5015ANL, fabricado por LINK-PP, es un transformador Gigabit Ethernet de puerto único de primera calidad diseñado para satisfacer las rigurosas demandas de los equipos de red modernos. Como módulo de aislamiento LAN SMD altamente confiable, cumple totalmente con los estándares IEEE 802.3 para aplicaciones 10/100/1000BASE-T. Con un paquete robusto de montaje en superficie (SMD/SMT) de 24 pines y capacidades de temperatura de funcionamiento de grado industrial (-40 °C a +85 °C), el LP5015ANL garantiza una integridad de señal óptima, una excelente supresión de EMI y aislamiento de alto voltaje para comunicaciones de red de misión crítica.
-Conectividad Gigabit de alto rendimiento:Diseño de 4 canales adaptado para transmisión 1000 Base-T.
-Confiabilidad de grado industrial:Funciona sin problemas en entornos extremos de -40 °C a +85 °C.
-Seguridad y cumplimiento:Aislamiento Hipot de 1500 Vrms, certificado UL E484635 y compatible con RoHS.
-Optimizado para la fabricación automatizada:Paquete SMD-24 compatible con soldadura de reflujo máximo de 250C.
| Número de pieza | LP5015ANL |
| Fabricante | ENLACE-PP INT'L TECHNOLOGY CO., LIMITED |
| Nombre del producto | Módulo transformador 1000 Base-T |
| Tipo de producto | Transformador Gigabit Ethernet de un solo puerto/módulo de aislamiento LAN SMD |
| Estándar de red | IEEE 802.3 10/100/1000BASE-T |
| Configuración del puerto | Puerto único (4 canales para Gigabit) |
| Tipo de paquete | SMD-24 |
| Estilo de montaje | Montaje en superficie (SMD/SMT) |
| Número de pines | 24 pines (diseño de almohadilla sugerido proporcionado en la hoja de datos) |
| Temperatura de funcionamiento | -40 °C a +85 °C (grado industrial) |
| Cumplimiento | RoHS (2011/65/UE) |
| Certificación de seguridad |
N.º de archivo UL E484635 |
| Parámetros | Requisitos | Condiciones de prueba |
| Relación de vueltas | 1CT:1CT +/- 5% | Transmisor y Receptor |
| Inductancia de circuito abierto (OCL) | 350uH mínimo | a 100 KHz, 100 mV con polarización CC de 8 mA |
| Pérdida de inserción | -1,2 dB máximo | 1-100MHz |
| Pérdida de devolución | -16 dB mínimo | 1-30MHz |
| Pérdida de devolución | -14 dB mínimo | 30-60MHz |
| Pérdida de devolución | -12 dB mínimo | 60-80MHz |
| Pérdida de devolución | -10 dB mínimo | 80-100MHz |
| Diafonía | -30 dB mínimo | 1-100MHz |
| Rechazo de modo común (CMR) | -30 dB mínimo | 1-100MHz |
| Voltaje de aislamiento (Hipot) | 1500 Vrms |
El LP5015ANL, fabricado por LINK-PP, es un transformador Gigabit Ethernet de puerto único de primera calidad diseñado para satisfacer las rigurosas demandas de los equipos de red modernos. Como módulo de aislamiento LAN SMD altamente confiable, cumple totalmente con los estándares IEEE 802.3 para aplicaciones 10/100/1000BASE-T. Con un paquete robusto de montaje en superficie (SMD/SMT) de 24 pines y capacidades de temperatura de funcionamiento de grado industrial (-40 °C a +85 °C), el LP5015ANL garantiza una integridad de señal óptima, una excelente supresión de EMI y aislamiento de alto voltaje para comunicaciones de red de misión crítica.
| Parámetro | Especificación |
|---|---|
| Tipo de paquete | SMD-24 |
| Método de montaje | Montaje en superficie |
| Número de pines | 24 |
| Diseño de PCB | Diseño de almohadilla recomendado disponible |
| Temperatura máxima de reflujo | 250°C durante 5 segundos |
El LP5015ANL se instala entre el conector Ethernet PHY y RJ45 para proporcionar aislamiento magnético y acondicionamiento de señal.
Ethernet PHY │ Pares diferenciales │ Módulo transformador LP5015ANL 1000 Base-T │ Conector RJ45 │ Cable CAT5e / CAT6
El transformador realiza:
El LP5015ANL es un transformador Gigabit Ethernet de puerto único que se utiliza entre el conector Ethernet PHY y RJ45 para proporcionar aislamiento galvánico, adaptación de impedancia, acoplamiento de señal y supresión de EMI.
Sí. Está diseñado para cumplir con IEEE 802.310/100/1000BASE-TInterfaces Ethernet.
El transformador presenta un1CT:1CT ±5%relación de vueltas, proporcionando señalización diferencial balanceada para comunicación Gigabit Ethernet.
un minimoInductancia de circuito abierto de 350 μHgarantiza el cumplimiento de los requisitos de Ethernet PHY, mejora el rendimiento de baja frecuencia y ayuda a mantener una transmisión de señal estable.
El módulo ofreceAislamiento dieléctrico de 1500 Vrms., protegiendo los equipos Ethernet de transitorios eléctricos y diferencias de potencial de tierra.
Las aplicaciones típicas incluyen módems SOHO ADSL, LAN en placa base (LOM), conmutadores Ethernet, enrutadores, controladores industriales, cámaras IP, puntos de acceso inalámbrico, puertas de enlace de IoT y equipos de red integrados.
Sí. Es-40°C a +85°CEl rango de temperatura de funcionamiento lo hace adecuado para automatización industrial, redes de fábricas, transporte y otras aplicaciones Ethernet en entornos hostiles.
Sí. El LP5015ANL cumple conRoHS 2011/65/UEregulaciones ambientales y está reconocido por UL bajoN° de expediente E484635.
