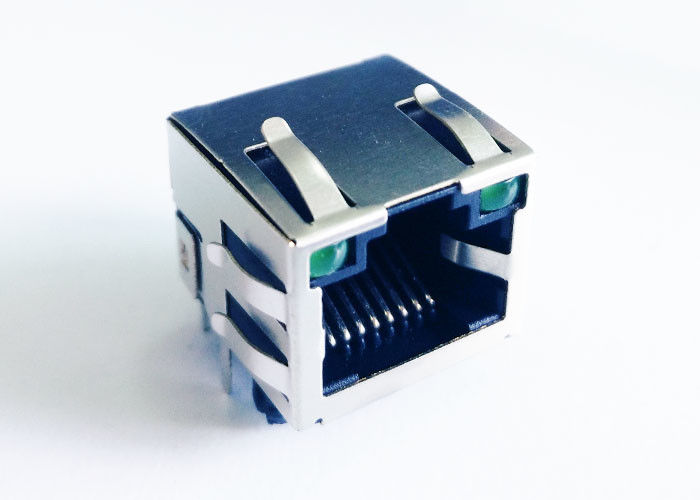

6116173-4 Conector RJ45 de un solo puerto con LED blindado para Cat 5

Características clave del conector RJ45 6116173-4

• Conector RJ45 de puerto único 1x1con configuración estándar 8P8C
• Conector blindado Cat 5para mejorar la supresión de EMI
• LED integrados
• Abajo a la derecha: verde
• Abajo a la izquierda: amarillo
• Montaje de PCB en ángulo rectopara diseños de dispositivos compactos
• Terminación de soldadura por orificio pasantepara una retención mecánica fiable
• Orientación de cierre invertidaadecuado para diseños de gabinetes especializados
• Contactos de bronce fosforado chapados en oropara una conductividad mejorada
• Escudo de aleación de cobre con estañado.para una conexión a tierra robusta
• SoportesPuesta a tierra de PCB y paneles
• Opera desde-40°C a +85°C
• Carcasa termoplástica de alta temperatura UL 94V-0

Hoja de datos del conector RJ45 6116173-4:

Especificaciones técnicas de 6116173-4 RJ45 con LED:

Aplicaciones del conector RJ45 de puerto único 6116173-4:

1. Equipos Ethernet industriales

El diseño blindado y la robusta retención de soldadura hacen que este conector sea adecuado para sistemas de comunicación industriales expuestos a ruido eléctrico y vibraciones.

Usos industriales típicos

• Controladores PLC
• Pasarelas industriales
• Sistemas de automatización de fábricas.
• Interfaces de red de máquinas

2. Hardware de redes y telecomunicaciones

Los LED integrados y el cumplimiento de Cat 5 admiten una conectividad Ethernet estable en dispositivos de red.

Aplicaciones de red comunes

• Conmutadores Ethernet
• Enrutadores
• Servidores
• Módems
• Estaciones base de telecomunicaciones

3. Electrónica integrada y de consumo

La estructura compacta en ángulo recto también es ideal para diseños de PCB integrados y dispositivos electrónicos inteligentes.

Aplicaciones de dispositivos integrados

• Centros de hogar inteligente
• Controladores de IoT
• Sistemas de seguridad
• Decodificadores
• terminales POS

Ventajas del diseño mecánico:

1. Estructura de cierre invertido

La orientación del pestillo invertido proporciona flexibilidad para diseños de gabinetes especializados donde los conectores RJ45 de pestillo estándar no son adecuados.

2. Diseño de orificio pasante en ángulo recto

Esta estructura:

• Ahorra espacio vertical en la PCB
• Mejora la estabilidad mecánica.
• Admite procesos automatizados de soldadura por ola
• Mejora la durabilidad bajo ciclos repetidos de inserción de cables.

Preguntas frecuentes sobre el conector modular RJ45 6116173-4:

1. ¿Para qué se utiliza el conector RJ45 6116173-4?

El 6116173-4 se utiliza para interfaces de comunicación Ethernet en redes industriales, enrutadores, conmutadores, dispositivos IoT, equipos de telecomunicaciones y aplicaciones de PCB integradas que requieren conectividad Cat 5 blindada.

2. ¿Está blindado el conector 6116173-4?

Sí. El conector cuenta con una carcasa de aleación de cobre totalmente blindada con estañado para reducir la EMI y mejorar la integridad de la señal en entornos eléctricos ruidosos.

3. ¿Qué tipo de montaje en PCB utiliza este conector RJ45?

El conector utiliza una estructura de montaje de soldadura con orificio pasante en ángulo recto, lo que proporciona una fuerte retención mecánica y una integración estable de PCB.

4. ¿Cuáles son los colores de los LED en el conector?

Los LED integrados son:

• Abajo a la derecha: verde
• Abajo a la izquierda: amarillo

Estos indicadores se utilizan comúnmente para monitorear el estado de actividad y enlaces.

5. ¿Qué rango de temperatura de funcionamiento admite el conector?

El conector RJ45 6116173-4 admite un rango de temperatura de funcionamiento industrial de-40°C a +85°C.

6. ¿Hay dibujos y hojas de datos CAD disponibles?

Sí. Los modelos STEP, archivos de huellas de PCB, hojas de datos y soporte de ingeniería están disponibles a pedido.
