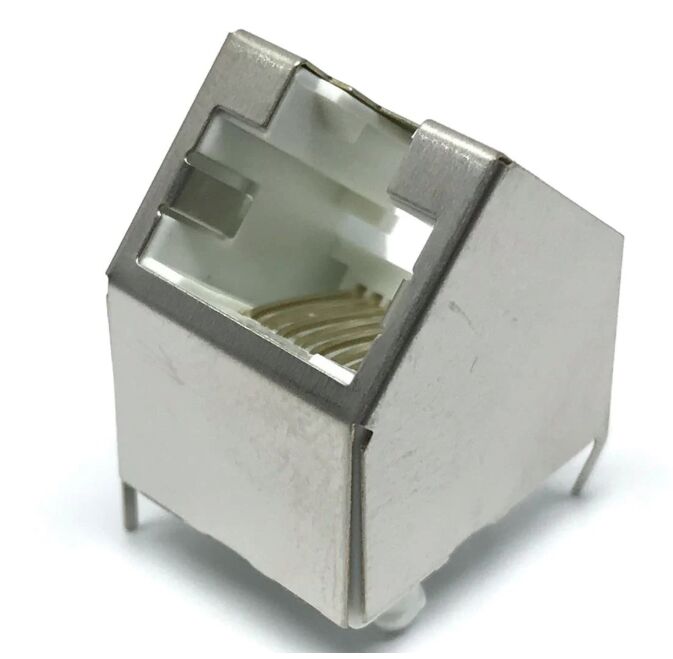

615008145121 Jack modular 8P8C de 45° con cola de poste metálico invertida


Descubra el conector modular WR-MJ 615008145121 con 8P8C, diseño en ángulo de 45°, estructura blindada y cola de poste metálico invertida para un montaje seguro en PCB. Ideal para aplicaciones Ethernet CAT3, redes industriales y sistemas embebidos.


Descripción general del RJ45 blindado de 8P8C en ángulo de 45° 615008145121

El conector modular WR-MJ 615008145121 es un conector RJ45 en ángulo de 45° de alta fiabilidad diseñado para aplicaciones Ethernet montadas en PCB donde la optimización del espacio, la estabilidad mecánica y el blindaje EMI son críticos.

Diseñado con una cola de poste metálico invertida, este conector garantiza una mayor resistencia de anclaje en PCB, lo que lo hace ideal para equipos industriales, sistemas de comunicación y dispositivos de red embebidos que operan en condiciones exigentes.

Características clave del conector modular WR-MJ 615008145121

1. Diseño en ángulo de 45° para una disposición eficiente

• Optimiza la utilización del espacio en PCB
• Mejora la gestión de cables en carcasas compactas
• Reduce la tensión en los cables de conexión

2. Cola de poste metálico invertida para una fuerte retención en PCB

• Anclaje mecánico reforzado
• Mayor resistencia a la vibración y al estrés mecánico
• Mejora de la fiabilidad de las uniones de soldadura

3. Estructura blindada para protección EMI

• Blindaje de bronce niquelado
• Minimiza la interferencia electromagnética
• Garantiza una transmisión de datos estable

4. Durabilidad de grado industrial

• Soporta 500 ciclos de acoplamiento
• Amplia temperatura de funcionamiento: -40°C a +85°C
• Carcasa ignífuga UL94 V-0

Especificaciones técnicas del conector modular 8P8C en ángulo de 45° 615008145121

Hoja de datos 615008145121

Hoja de datos 615008145121 - Patrón de orificio recomendado

Hoja de datos 615008145121 - Dimensiones

Rendimiento eléctrico del conector RJ45 industrial 615008145121


Estos parámetros garantizan una transmisión Ethernet estable a baja velocidad, lo que hace que el conector sea adecuado para sistemas de comunicación heredados, redes de control e interfaces industriales.



Detalles mecánicos y de materiales

Por qué es importante:

• El chapado selectivo en oro mejora la conductividad y la resistencia a la corrosión
• La carcasa de PBT garantiza la estabilidad térmica y la resistencia al fuego
• El blindaje de níquel mejora el rendimiento EMI

Preguntas frecuentes sobre el conector modular CAT3 615008145121


El conector modular WR-MJ 615008145121 combina un diseño de 45° que ahorra espacio, una robusta cola de poste metálico invertida y un rendimiento de blindaje fiable, lo que lo convierte en una excelente opción para aplicaciones Ethernet industriales y embebidas.


• Ideal para sistemas Ethernet CAT3
• Fuerte montaje en PCB con cola de poste metálico
• Funcionamiento fiable en entornos hostiles
• Optimizado para diseños con restricciones de espacio

1. ¿Cuál es la ventaja de un conector RJ45 de 45°?

Un conector de 45° permite un enrutamiento de cables más flexible y reduce el estrés mecánico, especialmente en carcasas compactas o anguladas.

2. ¿Qué significa 8P8C?

8P8C se refiere a 8 posiciones y 8 contactos, la configuración estándar para los conectores RJ45 Ethernet.

3. ¿Es este conector adecuado para Ethernet de alta velocidad?

No. Este modelo está diseñado para aplicaciones CAT3, que se utilizan típicamente en sistemas de comunicación de menor velocidad.

4. ¿Cuál es el beneficio de una cola de poste metálico invertida?

Mejora la estabilidad mecánica, asegurando que el conector permanezca montado de forma segura bajo vibración o uso repetido.

5. ¿Importa realmente el blindaje para los conectores RJ45?

Sí. El blindaje reduce la EMI y mejora la integridad de la señal, especialmente en entornos industriales o ruidosos.
