Datos del producto:
Pago y Envío Términos:
|

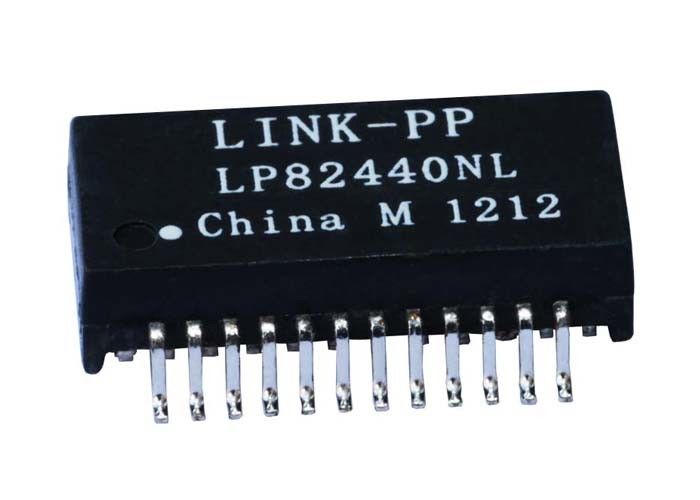

| Especificación: | LP82440NL | PN actualizado: | LP82440NL |
|---|---|---|---|
| Velocidad: | 10/100/1000Base-T | Número de puertos: | Individual |
| Aplicación: | Ethernet del Lan (no PoE) | Paquete: | SMD |
| Número pin: | 24 | la temperatura: | 0°C - 70°C |
| Archivi Disponibil: | PDF/3D/ISG/Stp/Step/Datasheet | ||
| Punto culminante: | filtro 100/1000Base-T,módulo magnético 1000Base-T |
||
Especificaciones eléctricas @25℃
ratio 1.Turn (TX/RX):
Pri: Sec=1CT: 1CT el ±5%
2.Inductance OCL: minuto 350uH
@100KHz/0.1V 8mA DC BLAS
pérdida 3.Insertion:
1-100MHz: - 1.0dB máximo
pérdida 4.Return:
1-30MHz: - minuto 18dB
40MHz: - minuto 14.4dB
50MHz: - minuto 13.1dB
60-80MHz: - minuto 12dB
5.Crosstalk:
30MHz: - minuto 45dB
60MHz: - minuto 40dB
100MHz: - minuto 35dB
6.DCMR:
30MHz: - minuto 40dB
60MHz: - minuto 35dB
100MHz: - minuto 30dB
voltaje 7.Isolation: 1500Vrms
temperatura 8.Operating: 0℃~70℃
NOTAS
1.DESIGNED PARA los TRANSMISORES-RECEPTORES del GIGABIT
TEMPERATURA del FLUJO 2.PEAK QUE VALORA 260℃
3.MAGNETICS, DISEÑADO PARA EL GIGABIT PHY USADO
EN PLACA MADRE
4.COMPLIANT CON el ESTÁNDAR de IEEE 802.3AB
Información detallada:
| 7490200143 | Magnetics del transformador 1000Base-T de LP5084ANL Gigabit Ethernet | |
| Número de parte de LINK-PP | LP82440NL |
| Especificación | LP82440NL |
| Velocidad | 1x10/100/1000Base-T |
| Número de puertos | Solo 1x1 |
| Uso - LAN | ETHERNET (no PoE) |
| Paquete | SMD |
| Temperatura | 0℃ A 70℃ |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 8 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
