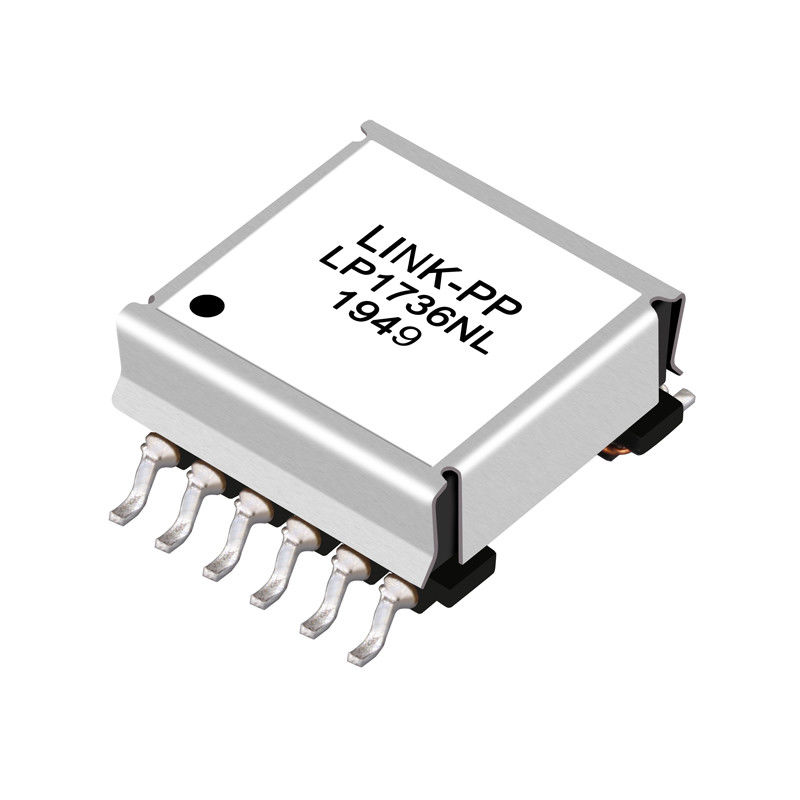

El transformador SMT de alta frecuencia 12 del tiempo de retorno de PA1736NL fija la altura máxima de 11.4m m

El alambre de alta frecuencia del transformador del tiempo de retorno de PA1736NL hiere los transformadores SMT 12Pins

Notas:

Transformadores de alta frecuencia de la herida del alambre

• Rango de potencia: hasta 95W
• Altura: 11.4m m máximo
• Huella: 29.2m m x 21.8m m máximos
• Toplogy: Remita y tiempo de retorno

1. La temperatura del componente (ambiente más subida de la temperatura) debe estar dentro de
gama de temperaturas indicada de funcionamiento.
2. Los transformadores y los inductores antedichos han sido probados y aprobados por el poder del pulso
Localizan a los socios de IC y en la documentación apropiada del Comité de la ficha técnica o de Evaluación
en estas compañías. Para determinar qué IC y IC partners se hacen juego con el antedicho
Los números de parte del pulso satisfacen consultan la referencia recíproca de IC en la página web del pulso.
3. Para los usos de la topología del tiempo de retorno, es necesario asegurarse de que el transformador no
sature en el uso. La densidad de flujo máxima (Bpk) debe permanecer debajo de 2700Gauss.
Para calcular la densidad máxima, utilice la fórmula siguiente:
Bpk (gauss) = K1_Factor * Ipk (a)
4. En altos usos del voltio-sec, es importante calcular la pérdida de la base del transformador.
La pérdida aproximada de la base del transformador se puede calcular como:
CoreLoss (w) = 1.32E-13 * (Freq_kHz) * (ΔB_Gauss)
donde ΔB se puede calcular como:
Para la topología del tiempo de retorno: ΔB = K1_Factor * (a)
Para la topología delantera: ΔB = K1_Factor * voltio-µsec

5. El empaquetado opcional de la cinta y del carrete puede ser pedido añadiendo un sufijo de “T” a la pieza
número (es decir PA0273NL se convierte en PA0273NLT). El pulso cumple con la cinta del estándar industrial
y especificación EIA481 del carrete. La cinta y el carrete para este producto tiene una anchura (W=44mm),
eche (Po=32mm) una profundidad (Ko=11.78mm).
6. “NL” añade como sufijo indica un número de parte RoHS-obediente. Las piezas añadidas como sufijo No-NL son
no no necesariamente RoHS obediente, pero es eléctricamente y mecánicamente equivalente a NL
versiones. Si un número de parte no tiene “NL” añada como sufijo, solamente una versión obediente de RoHS
se requiere, entran en contacto con por favor el pulso para la disponibilidad.
