Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: 1368398-6/1368398-7
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.08-$1.79
Detalles de empaquetado: 60pcs/tray, o paquete del carrete
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 2800K-PCS/Month
número de pieza: |
1368398-6/1368398-7 |
Especificaciones: |
1368398-6/1368398-7 |
Tipo de conector: |
Perfil bajo del gigabit |
Aplicaciones: |
10/100/1000 Lan |
Tipo del montaje: |
A través del agujero |
Orientación: |
Ángulo 90~ (correcto) |
Terminación: |
Soldadura |
Blindaje: |
Blindado, finger de la EMI |
número de pieza: |
1368398-6/1368398-7 |
Especificaciones: |
1368398-6/1368398-7 |
Tipo de conector: |
Perfil bajo del gigabit |
Aplicaciones: |
10/100/1000 Lan |
Tipo del montaje: |
A través del agujero |
Orientación: |
Ángulo 90~ (correcto) |
Terminación: |
Soldadura |
Blindaje: |
Blindado, finger de la EMI |
| 1368398-6 / 1368398-7 | Perfil bajo Rj45 | PWB del perfil bajo Rj45 | 10/100/1000 perfil bajo Rj45 |
Diseño del modelo: 】 del 【1368398-6/1368398-7

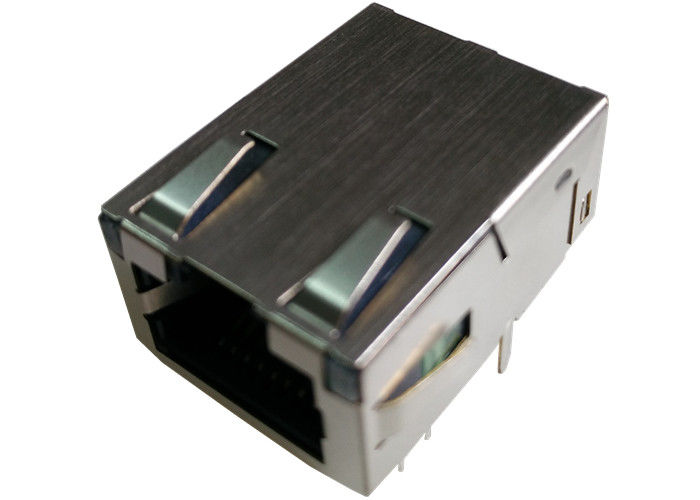

perfil bajo Rj45 del gigabit del ♦ 1368398-6
Enchufe 1368398-7 del perfil bajo Rj45 del ♦
perfil bajo Rj45 de ♦1000Base-T con Magnetics
PWB del perfil bajo Rj45 del ♦
Perfil bajo Rj45 10/100/1000 del ♦ con Magnetics
conector del perfil bajo Rj45 del ♦
♦ diseñado para el uso de la tarjeta de interfaz de red.
El ♦ diseñó cumplir el requisito de IEEE802.3u.
♦ disponible en todos los ratios de la vuelta usados por LAN ICmanufactures.
Golpecitos del centro primario del ♦ disponibles para EMIreduction adicional.
El componente magnético más simple del ♦ a colocar y a encaminar en el PWB.
♦ Conserves que minimiza el espacio del PWB.
Modelo de la producción en masa del ♦: 】 Del 【
CIERRE DE MAG.REVERSE,
LED opcional; EMI-finger opcional.
| Perfil bajo RJ45 Jack con el Magnetics integrado 1000 de la base-T, Orange&Green/Yellow LED, etiqueta del solo puerto para arriba, RoHS | |
| Número de parte de LINK-PP | LPJK7003A98NL |
| Número de parte de Tyco | 1368398-2 / 1368398-4/1368398-6 |
| Uso-Lan | ETHERNET (no PoE) |
| AutomDX | SÍ |
| Circuito del Bst | SÍ |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
| Corazones por puerto | 8 |
| Diodos | NINGUNOS DIODOS |
| Opción del LED | ORANGE&GRREN/YELLOW |
| Cierre | ETIQUETA PARA ARRIBA |
| Número de puertos | 1X1 |
| PWB | FR4 |
| Ángulo del soporte del PWB | ENTRADA LATERAL |
| PWB que conserva el poste | POSTE DE T |
| Altura del paquete (milímetro) | 11,30 |
| Longitud del paquete (milímetro) | 24,04 |
| Anchura del paquete (milímetro) | 16,85 |
| Tipo del Pin | SOLDADURA DE THT |
| RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
| Búsqueda | SÍ |
| Etiquetas de la EMI del escudo | CON |
| Velocidad | 1000 BASE-T |
| Temperatura | 0 A 70℃ |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…
Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......
| 1368398-6 | Perfil bajo Rj45 | Etiqueta-para arriba del gigabit | 1368398-7 |
|---|---|---|---|
| 0817-1G1T-21 | 1840472-1 | RJMG63117102 | RJHSE-3380 |
| 1368398-6 | 1-1368398-6 | RJMG63118601 | 1368398-5 |
| LMJ1568815S0ALFG | 1368398-6 | RJMG631186A1 | 1840472-5 |
| 1840472-1 | 1368398-4 | 1-1840472-4 | 1368398-6 |
| Escudo del conector Rj45 | RJMG168127101GR | 1-1368398-6 | RJHSE-3384 |
| Soporte superficial Rjmag | RJMG168129101GR | 1368398-3 | RJHSE-3385 |
| 1840472-1 | RJMG168217101GR | 1368398-4 | RJHSE-338A |
| LMJ2018814100DL3T1B | RJMG168218101GR | RJMG-6315-71-01 | 1840472-5 |
| 1368398-2 | 1368398-4 | 0817-1G1T-21 | RJHS-E3P84 |
| LMJ20581024100DL1T3 | 1-1840472-4 | 0813-1X1T-43 | 1368398-3 |
| LMJ2138812S0L1T1C | 1368398-7 | 1368398-5 | RJHSE-5080-02 |
| LMJ2138812S0L1T1C | 0817-1G1T-21 | 1-1840472-4 | 0817-1G1T-21 |
| RT7-174ABB1A | 1840472-5 | RJMG73117101 | RJHSE-5080A2 |
| LMJ262881413BB | 1-1368398-6 | RJMG-7312-71-01 | 0813-1X1T-23 |
| 1840472-8 | 1368398-4 | 1368398-7 | RJHSE-5081-02 |
| LMJ3078812J10816 | 0813-1X1T-43 | 1-1368398-6 | 1368398-3 |
| LMJ3078814J10816 | 1-1368398-6 | 1368398-6 | 1-1840472-4 |
| 1840472-8 | 1368398-3 | RJMG-B312-71-01 | 1368398-5 |
| 1368398-3 | 1840472-8 | 0811-1X1T-06 | RJHSE-5082 |
| 1368398-7 | 08B0-1X1T-03 | RJSAE-J38X-A8X | 1368398-5 |
| LMJ3138812S113TC | 1368398-7 | 1840472-8 | 1-1840472-4 |
