Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: 000-7333-30R-LF1
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Número de parte: |
000-7333-30R-LF1 |
Tipo del transformador: |
TRANSFORMADOR DEL DATACOM |
Ratio de las vueltas - primario: Secundario: |
1: 1 transmisor, 1: 1 receptor |
Montaje del tipo: |
soporte superficial |
Tamaño/dimensión: |
12,95 milímetros |
Altura - asentada (máximo): |
5,23 mmx7.11 milímetro |
Uso: |
10/100 BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
Número de parte: |
000-7333-30R-LF1 |
Tipo del transformador: |
TRANSFORMADOR DEL DATACOM |
Ratio de las vueltas - primario: Secundario: |
1: 1 transmisor, 1: 1 receptor |
Montaje del tipo: |
soporte superficial |
Tamaño/dimensión: |
12,95 milímetros |
Altura - asentada (máximo): |
5,23 mmx7.11 milímetro |
Uso: |
10/100 BASE-T; AUTOMDIX |
Archivi Disponibil: |
PDF/3D/ISG/Stp/Step/Datasheet |
000-7333-30R-LF1 | Transformador del POE | transformador 10/100Base-T | Transformador aislado |
1. Diseño para el poder 10/100Base-T sobre usos de Ethernet.
2. soporte superficial del perfil bajo que empaqueta el proceso diseñado del flujo (pico 250°C).
3. obediente con los estándares de proyecto de IEEE 802ab para 1000Base-T.
4. ayudas 4 pares de cable de UTP de la categoría 5.
5. Para la pieza de RoHS añada el sufijo G.
6. Número de parte del diseño: 】 Del 【000-7333-30R-LF1

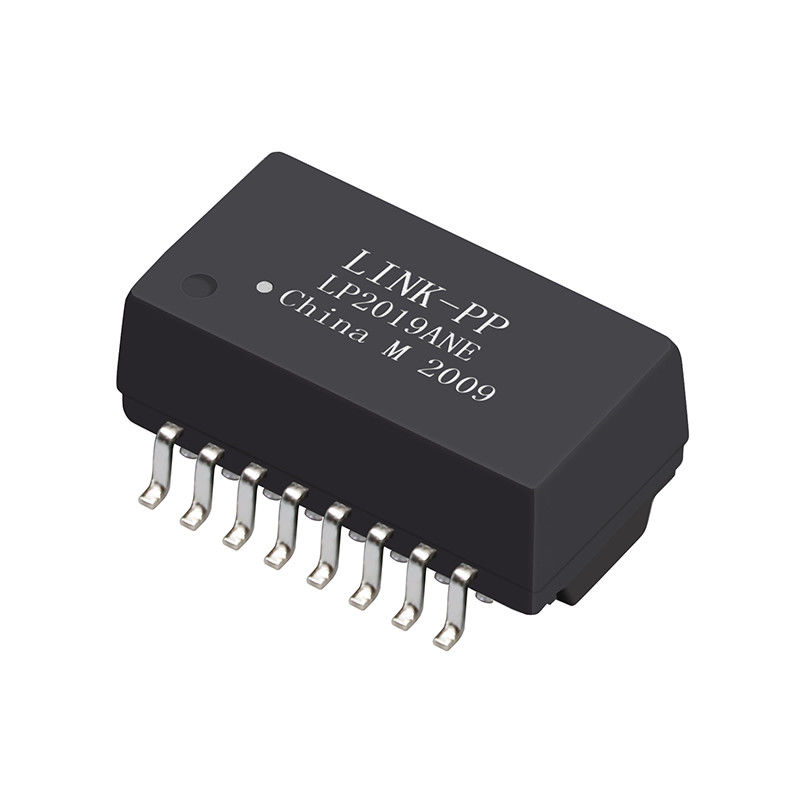

7. 】 del 【LP2019ANL del número de parte de la producción en masa
Módulos del transformador del transformador 10/100Base-T de 000-7333-30R-LF1 POE
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Vuelta Loss1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
Lado del microprocesador a la línea lado
Usos para el usuario terminal
Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, entradas de VOIP pusieron, Border Gateway Protocol, interruptor rápido de Ethernet…
Ventaja competitiva
18 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
Cliente principal
Diseño para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......
Uso del ccsme
Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, Flip Chip; Microelectrónico, Chip On Board; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
