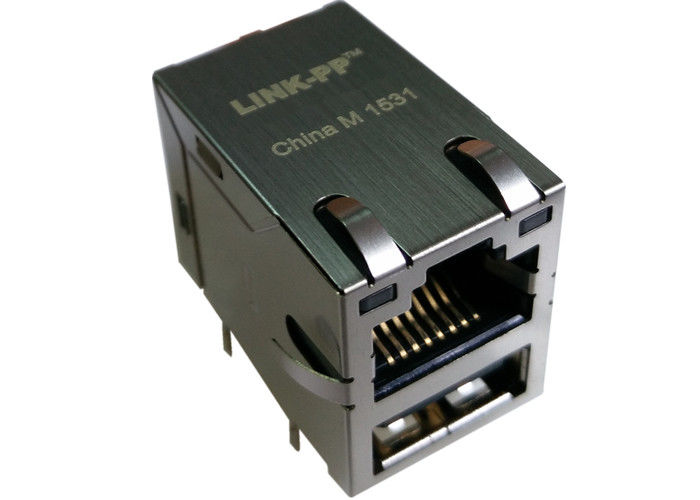

Base-T 1000 de las conec Magjack 2Port del conector USB de 0821-1D1T-43-F RJ45 blindada

Base-T 1000 de las conec Magjack 2Port del conector USB de 0821-1D1T-43-F RJ45 protegida

Detalles rápidos

Base-T 1000 de las conec Magjack 2Port del conector USB de 0821-1D1T-43-F RJ45 protegida

1.RJ-45 necesita ser estándar hecho juego de la FCC.
2.Complies con el requisito de los estándares de IEEE802.3u.
El conector 3.RJ-45 integró con el transformador/el resistor de la impedancia/el condensador de alto voltaje.
4.Size lo mismo que conector RJ-45 para ahorrar el espacio del tablero del PWB.
radiación de la EMI 5.Reduced para mejorar funcionamiento de la EMI.
6.Design para 10/100/1000 transmisión BAJA sobre el cable UTP-5.
7.Compliance con requisitos de ROHS.
gama de temperaturas 8.Operating: 0℃ a +70℃/-40℃ a +85℃
gama de temperaturas 9.Storage: -25℃ a +85℃.

modelo 10.Designing: 】 Del 【0821-1D1T-43-F

modelo de la producción 11.Mass: 】 Del 【

CIERRE DE MAG.REVERSE,

LED opcional; EMI-finger opcional.

Descripción


1. Tipo de producto características:

  1) tipo = conector de producto
  2) tipo de Jack = RJ45
  3) perfil = estándar
  4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
  1) configuración de Jack = 1 x 1

3. Características eléctricas:
  1) protegido = sí

4. Características relacionadas de la terminación:
  1) finger de la EMI - parte inferior = fuera
  2) método = soldadura de la terminación

5. Características relacionadas del cuerpo:
  1) la configuración del puerto = escoge/multi
  2) fingeres de la EMI - top y lados = con fuera
  3) orientación = estándar del cierre - cierre con picaporte
  4) longitud de la cola del PWB

6. Características relacionadas del contacto:
  1) cargado = sí
  2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie

7. Vivienda de características relacionadas:
  1) estilo = Jack del conector

8. Estándares industriales:
  1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
  2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

      Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C

      El Flujo-soldar opcional;
  3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
  1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
  2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
  1) se aplica a = placa de circuito impresa
  2) condiciones ambientales = oficina/premisas
  3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85

11.Hipot:

     MINUTO 1500Vrms

Usos para el usuario terminal

Diseñó a los usos de ayuda, tales como módems de ADSL, LAN-en-placa madre. Equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL, soluciones del centro de atención telefónica, set-top box complejos, disposición de las entradas de VOIP, Border Gateway Protocol, interruptor rápido de Ethernet…

Ventaja competitiva

18 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible

Cliente principal

Diseñe para el Ti, Intel, Samsung, platija, Jabil, Flextronics, Cypress, Freescale, EKF .......

Uso del ccsme

Asamblea flexible incorporada del PWB; Asamblea Rígido-flexible del PWB; Microelectrónico, microprocesador de tirón; Microelectrónico, microprocesador a bordo; Asamblea optoelectrónica; RF/asamblea inalámbrica; A través de la asamblea del agujero; Asamblea de soporte superficial; Asamblea de sistema; Asamblea impresa de la placa de circuito
