Hogar > productos > Transformadores magnéticos discretos > Transformadores magnéticos de 10/100 Ethernet de Mbps 7490100111/000-7430-30R-LF1

Transformadores magnéticos de 10/100 Ethernet de Mbps 7490100111/000-7430-30R-LF1

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: 7490100111

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador del aislamiento de Ethernet

,

Transformador discreto del Lan

Especificaciones:
7490100111
Cruz PN:
LP1188NL
Aplicación:
Ethernet del Lan (no PoE)
Paquete:
SMD
Número pin:
16
la temperatura:
- 40℃ A + 85℃
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Especificaciones:
7490100111
Cruz PN:
LP1188NL
Aplicación:
Ethernet del Lan (no PoE)
Paquete:
SMD
Número pin:
16
la temperatura:
- 40℃ A + 85℃
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet

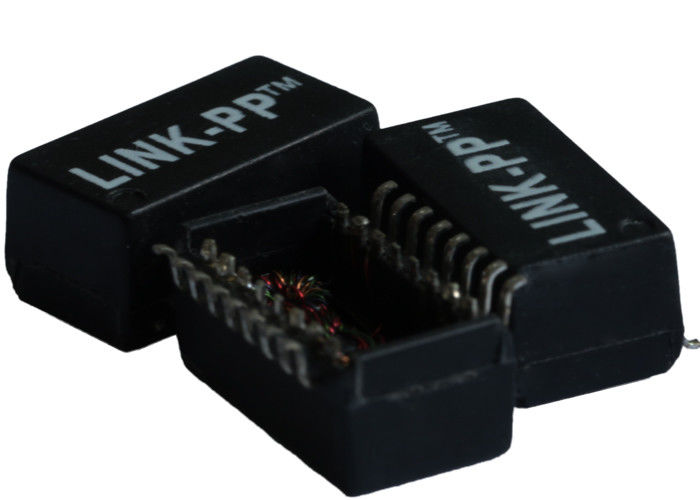

Transformadores magnéticos de 10/100 Ethernet de Mbps 7490100111/000-7430-30R-LF1
7490100111 / Transformadores magnéticos 10/100Mbps de Ethernet 000-7430-30R-LF1

TRANSFORMADOR del DATACOM de los módulos del transformador 1.Telecom
2.ColiStructure: Toroidal
3.10 / mer del transfor de 100 bases-t para los módulos de Ethernet
4.SMD, 16 pernos, 1CT: 1CT; 1CT: 1CT, SOPORTE de la SUPERFICIE
5.Applications: Utilizado para los equipos del establecimiento de una red y de comunicación
6. Equivalente a las especificaciones 7490100111/000-7430-30R-LF1

   por ejemplo EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL,

Los módulos del transformador del LAN de LINK-PP se diseñan para la mayoría de los 10/100 TX y estándar bajos populares de los datos de la transmisión de Gigabit Ethernet sobre LANs de cobre. Estos módulos del LAN apoyan la convergencia continua de la voz y gestión de datos en red, computación, y tráfico del almacenamiento en la empresa y centro de datos con pérdida de inserción excelente, la pérdida de vuelta, y funcionamiento y confiabilidad de la interferencia.

Estos módulos se pueden calificar fácilmente con llevar sistemas del microprocesador de los fabricantes de IC/PHY. Los módulos del transformador del LAN cumplen los estándares de IEEE y del ANSI, que hace para el producto fácil de la inclusión y de la calificación al final.

          Los módulos del transformador de las telecomunicaciones de los sistemas de Voip escogen el puerto 7490100111
Uso
ETHERNET del LAN (PoE&NON PoE)
AutomDX
Comentario
Serie obediente de RoHS
Configuración RX
T, C
Configuración TX
T, C
Construcción
MOLDEO A PRESIÓN
Corazones por puerto
4
Número de puertos
1
Paquete
SMT
Altura del paquete (pulgadas)
0,225 u otro
Altura del paquete (milímetros)
5,715 u otro
Longitud del paquete (pulgadas)
1,12 u otro
Longitud del paquete (milímetros)
28,448 u otro
Anchura del paquete (pulgadas)
0,63 u otro
Anchura del paquete (milímetros)
16,002 u otro
RoHS obediente
YES-RoHS-6
Velocidad
10/100 BASE-TX o gigabit
Temperatura
0 A 70/-40 a +85
Ratio RX de las vueltas
1CT: 1CT u otro disponible
Ratio TX de las vueltas
1CT: 1CT u otro disponible
P/N principal
LP1188NL, etc
Especificaciones eléctricas
Ratio de las vueltas
50KHz, 0.5V
Lado del microprocesador
Línea side=1CT: EL 1CT+_2%
Inductancia (Ls)
100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador
minuto 350uH
Pérdida de inserción
1-100MHz: -1.4dB máximo
Pérdida de vuelta
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
Interferencia
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
Hola-pote
minuto 1500Vrms

Los módulos del transformador de las telecomunicaciones de los sistemas de Voip escogen el puerto 7490100111
