Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,ROHS,Reach,ISO
Número de modelo: LPJK7001AONL
Pago y términos de envío
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.08-$1.79
Detalles de empaquetado: 60pcs/tray, o paquete del carrete
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 2800K-PCS/Month
PN: |
LPJK7001AONL |
Dirección de la ETIQUETA: |
ENCIMA DE |
RoHS obediente: |
Sí |
Ethernet: |
10/100 Base-T |
Muestra: |
Disponible |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
LPJK7001AONL |
Dirección de la ETIQUETA: |
ENCIMA DE |
RoHS obediente: |
Sí |
Ethernet: |
10/100 Base-T |
Muestra: |
Disponible |
Fichero: |
PDF/3D/ISG/Stp/Step/Datasheet |

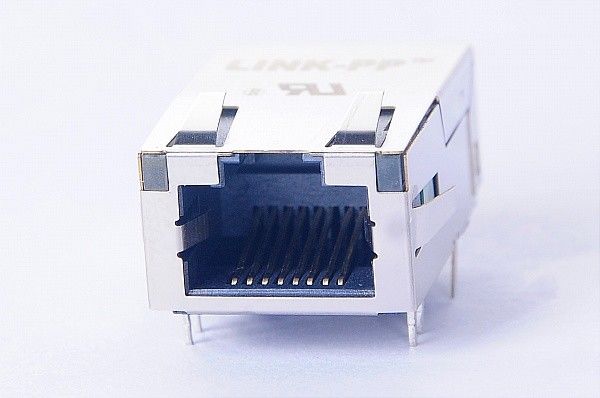

Solo conector del perfil bajo RJ45 del puerto con 10/100 Magnetics integrado de la base-T, Orange&Green/Yellow LED, etiqueta para arriba, RoHS | |
Número de parte de LINK-PP | LPJK7001AONL |
Uso-Lan | ETHERNET (no PoE) |
Galjanoplastia de acoplamiento del área del contacto | ””/15u del ORO 6u/30u” |
Corazones por puerto | 4 |
Diodos | NINGUNOS DIODOS |
Opción del LED | ORANGE&GRREN/YELLOW |
Cierre | ETIQUETA PARA ARRIBA |
Número de puertos | 1X1 |
PWB | FR4 |
Ángulo del soporte del PWB | ENTRADA LATERAL |
PWB que conserva el poste | POSTE DE T |
Altura del paquete (milímetros) | 11,30 |
Longitud del paquete (milímetro) | 24,04 |
Anchura del paquete (milímetros) | 16,85 |
Tipo del Pin | SOLDADURA DE THT |
RoHS obediente | YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA |
Búsqueda | SÍ |
Etiquetas de la EMI del escudo | CON |
Velocidad | 10/100 BASE-T |
Temperatura | 0 A 70℃ |
Ratio RX de las vueltas | 1CT: 1CT |
Ratio TX de las vueltas | 1CT: 1CT |
Descripción:
1X1 conector del perfil bajo RJ45 de la etiqueta-para arriba el 10/100/1000M con la dimensión 16.85X24.13X11.30m m, sin el LED.
1. Tipo de producto características:
1) tipo = conector de producto
2) tipo de Jack = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada de la entrada del lado /Top (de ángulo recto) (vertical)
2. Accesorio mecánico:
1) configuración de Jack = 1 x 1
3. Características eléctricas:
1) protegido = sí
4. Características relacionadas de la terminación:
1) finger de la EMI - parte inferior = fuera
2) método = soldadura de la terminación
5. Características relacionadas del cuerpo:
1) la configuración del puerto = escoge/multi
2) fingeres de la EMI - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB
6. Características relacionadas del contacto:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/de la superficie
7. Vivienda de características relacionadas:
1) estilo = Jack del conector
8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,
Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente
9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios
10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
Ventaja competitiva:
16 años de experiencia de la producción,
personal 1100,
prueba del 100%
Plazo de expedición flexible
Cliente principal:
CAÑÓN FLEXTRONICS DE TEJAS INTRUMENTS SAMSUNG GE SONY
LINK-PP son el proveedor más grande RJ45 de Texas Instruments, Samsung, y SONY. Recepción para visitar el websit de Texas Instruments: http://www.ti.com/tool/beaglebk#0
usted mirará nuestro logotipo: “LINK-PP” en el negro de BeagleBone.
El negro de BeagleBone es una fuente barata, abierta, una plataforma comunidad-apoyada del desarrollo para los desarrolladores del procesador de ARM® Cortex™-A8 y aficionados. Patee Linux en menos de 10 segundos y consiga comenzado en el desarrollo del procesador del BRAZO Cortex-A8 de Sitara™ AM335x en menos de 5 minutos con apenas un solo cable del USB.
Cadena de producción:
EQUIPOS DE PRUEBA:
1. Analizador de ROHS
PRUEBA 2.EMI
PRUEBA 3.HIPOT
probador del transformador 5.Auto
.
