Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo

CHINA LINK-PP INT'L TECHNOLOGY CO., LIMITED certificaciones
CHINA LINK-PP INT'L TECHNOLOGY CO., LIMITED certificaciones
GUAU, el 100% probado, defectuoso cero

—— TI

LINK-PP es nuestro mejor proveedor en China

—— Intel

Las gracias mucho por suministrar RJ45 excelente y el transformador, LINK-PP merecen la consideración Worldwidely

—— CISCO

LINK-PP es tipo de la flexión al vendedor para todo el conector RJ45 y transformador

—— Flextronics

Estoy en línea para chatear ahora

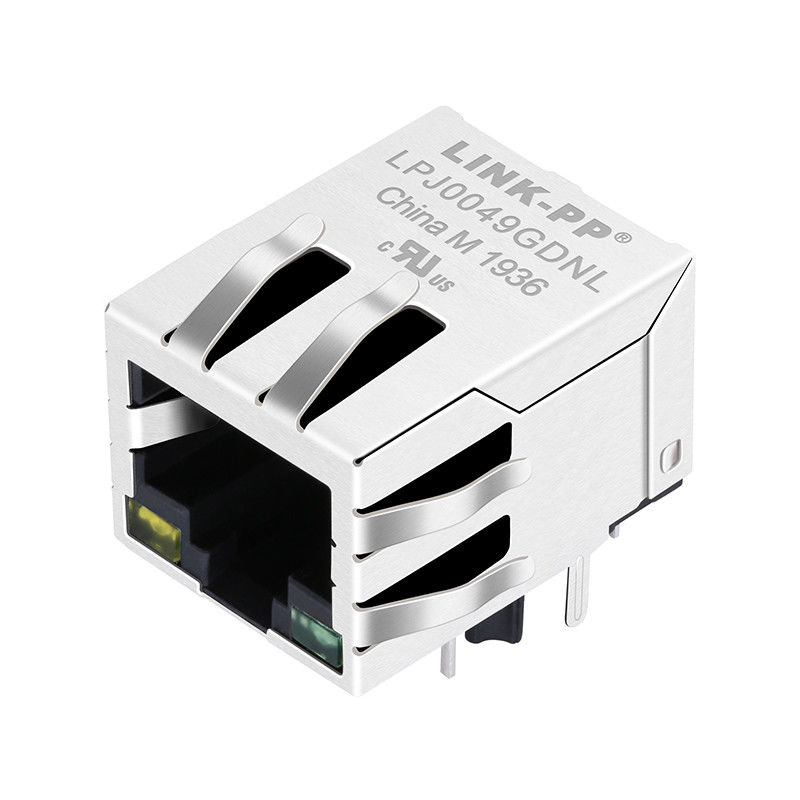

Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo

HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af
HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af HY931147C POE RJ45 Connector Single Port Magjack LPJ0049GDNL 802.3af

Ampliación de imagen :  Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo

Datos del producto:
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: SGS, UL,CE, ISO9001:2008,REACH
Número de modelo: HY931147C
Pago y Envío Términos:
Cantidad de orden mínima: 50/500/1000/25K
Precio: $0.09-$1.85
Detalles de empaquetado: Tray Package: Cartón size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3000K/month
Descripción detallada del producto
Especificaciones: HY931147C Usos: POE 10/100
Orientación: Entrada lateral (de ángulo recto) Tipo de Jack: RJ45
Blindado / filtro: Género: Hembra
modelo nuevo: LPJ0049GDNL Fichero: PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters
Punto culminante:

pinout del poe rj45

,

Enchufe dual Rj45

Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo



poder de la longitud RJ45 Magjack de 1.21.3m m sobre Ethernet.

etiqueta-abajo 2.1X1

3.Through enchufe modular del agujero RJ45

4.10/100 base-T


Descripción:


1X1 RJ45 Magjack con LED, reunión IEEE 802.3af



Los solos conectores portuarios de Ethernet RJ45 con 10/100 base-T integraron LED amarillo/verde del Magnetics y del PoE, Tab Down, RoHS
Número de parte de LINK-PP LPJ0049GDNL
Número de parte de Hanrun HY931147C
Uso-Lan ETHERNET (PoE)
AutomDX
Circuito del Bst
Configuración RX T, C
Configuración TX T, C
Galjanoplastia de acoplamiento del área del contacto ””/15u del ORO 6u/30u”
Corazones por puerto 4
Diodos Con los DIODOS
Opción del LED YELLOW/GREEN
Cierre ETIQUETA ABAJO
Número de puertos 1X1
PWB FR4
Ángulo del soporte del PWB ENTRADA LATERAL
PWB que conserva el poste POSTE DE T
Altura del paquete (pulgadas) 0,531
Altura del paquete (milímetros) 13,50
Longitud del paquete (pulgadas) 0,839
Longitud del paquete (milímetros) 21,30
Anchura del paquete (pulgadas) 0,626
Anchura del paquete (milímetros) 15,90
Pin Type SOLDADURA DE THT
RoHS obediente YES-RoHS-5 CON la VENTAJA EN la EXENCIÓN de la SOLDADURA
Búsqueda
Escudo EMI Tabs CON
Velocidad 10/100 BASE-T
Temperatura 0 a 70℃
Da vuelta al ratio RX 1CT: 1CT
Da vuelta al ratio TX 1CT: 1CT



Tray Package: Cartón size/32*30*31cm, G.W. - carton/8.5kg, Qty-carton/1200pcs, SPQ/50pcs

Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 0

Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 1Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 2Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 3Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 4

Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 5



Puerto Magjack LPJ0049GDNL 802.3af del conector de HY931147C POE RJ45 solo 6

1. Tipo de producto características:

1) Tipo = conector de producto
2) Jack Type = RJ45
3) perfil = estándar
4) orientación del montaje del PWB = entrada lateral de la entrada /Top (de ángulo recto) (vertical)

2. Accesorio mecánico:
1) Jack Configuration = 1 x 1

3. Características eléctricas:
1) protegido = sí

4. La terminación relacionó características:
1) EMI Finger - inferior = fuera
2) método = soldadura de la terminación

5. El cuerpo relacionó características:
1) configuración portuaria = solo/multi
2) EMI Fingers - top y lados = con fuera
3) orientación = estándar del cierre - cierre con picaporte
4) longitud de la cola del PWB

6. El contacto relacionó características:
1) cargado = sí
2) tipo de la terminación del contacto = a través del soporte del agujero/superficial

7. Vivienda de características relacionadas:
1) estilo = Jack del conector

8. Estándares industriales:
1) conformidad de RoHS/ELV = RoHS obediente, ELV obediente
2) soldadura sin plomo de los procesos = de la onda de la soldadura capaz a 240°C,

Soldadura capaz a 260°C, soldadura de la onda de la onda capaz a 265°C
3) la historia de la conformidad de RoHS/ELV = era siempre RoHS obediente

9. Sistema de marcas de identificación:
1) color izquierdo del LED (posición #1) = verde - resistor de 250 ohmios
2) color correcto del LED (posición #2) = verde - resistor de 250 ohmios

10. Condiciones para el uso:
1) se aplica a = placa de circuito impresa
2) condiciones ambientales = oficina/premisas
3) temperatura de funcionamiento (°C) = 0 - 70/-40 - +85
