Hogar > productos > Transformador LAN POE > Poder del pulso HX6096NL sobre Ethernet PoE más los módulos del transformador del gigabit

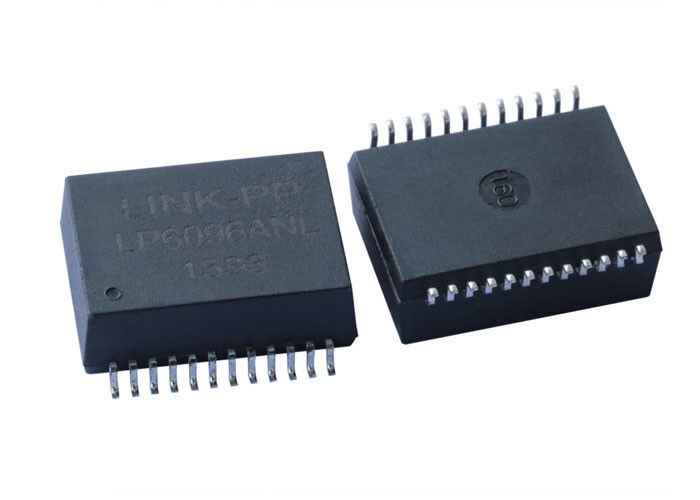

Poder del pulso HX6096NL sobre Ethernet PoE más los módulos del transformador del gigabit

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: HX6096NL

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: 2 semanas

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador de Gigabit HX6096NL

,

Transformador Ethernet HX6096NL

,

Transformadores de pulso PoE+

Serie:
Transformador Ethernet o estrangulamiento
Número de canales/puertos:
No casado
Velocidad:
1000Base-T
Tipo de montaje:
SMT
El POE:
Apoyo al PoE+ (4pr)
Temperatura de funcionamiento:
-40 °C a +85 °C
RoHS:
Conforme a las normas de Rohs
Dimensiones del transformador:
18.16mmX16.002mmX6.6mm
Ratio de las vueltas:
1:1
Voltaje del aislamiento:
1500 VAC
Serie:
Transformador Ethernet o estrangulamiento
Número de canales/puertos:
No casado
Velocidad:
1000Base-T
Tipo de montaje:
SMT
El POE:
Apoyo al PoE+ (4pr)
Temperatura de funcionamiento:
-40 °C a +85 °C
RoHS:
Conforme a las normas de Rohs
Dimensiones del transformador:
18.16mmX16.002mmX6.6mm
Ratio de las vueltas:
1:1
Voltaje del aislamiento:
1500 VAC
Poder del pulso HX6096NL sobre Ethernet PoE más los módulos del transformador del gigabit

Aumentar la conectividad con el HX6096NL:1000Base-TMódulos de transformadoresPara la aplicación PoE+

Las especificaciones técnicas:

1Número de puertos: Configuración de puerto único para configuraciones de red optimizadas.
2. Ratio de giro: 1:1 Transmisor y receptor ayudan a mantener la integridad de la señal.
3Inductancia: Cuenta con una inductancia de 300μH a 25°C para una transferencia de potencia estable en aplicaciones PoE+.
4Tipo de montaje del transformador: diseño de montaje superficial para una fácil integración y colocación flexible.
5. Compatible con ROHS: fabricado bajo normas sostenibles y respetuosas con el medio ambiente.

Descripción del transformador de gigabit HX6096NL:

HX6096NL Power over Ethernet Pulse (PoE+) Transformer ‡ diseñado para redefinir su infraestructura de red. Estos módulos de Transformadores de Montaje Superficial integran magnéticos, disponibles con o sin LED.Cumple las necesidades de una variedad de aplicaciones, incluidos los interruptores, enrutadores, estaciones base, puntos de acceso e IPTV.

Características de los módulos de transformadores magnéticos:

Este transformador Gigabit está diseñado con precisión e innovación para elevar el rendimiento de su red.

  • El módulo del transformador HX6096NL soporta1000BASE-T de alta velocidadaplicaciones para la transmisión rápida y fiable de datos.
  • Se encuentraEl IEEE 802.3las especificaciones, garantizando el cumplimiento de las normas de la industria para un rendimiento de red fiable y eficiente.
  • Sin problemas.integra el magnetismoEn el módulo del transformador, optimizando el espacio y garantizando una entrega fiable de energía.
  • El HX6096NL soportauna capacidad de transmisión de energía superior a 5 W,con una potencia PoE de 4 pares de 75W, que alimenta la infraestructura de red moderna mientras transmite datos.
  • Disponible con o sinLos LEDs, proporcionando flexibilidad en el diseño y la funcionalidad.
  • Con su transmisor 1CT:1CT y su receptor 1CT:1CTrelación de vueltas, este módulo de transformador Gigabit puede adaptarse a varias configuraciones de red y es compatible con varios dispositivos.
  • Ideal para switches, routers, estaciones base, puntos de acceso, IPTV y más, satisfaciendo las necesidades de los entornos de red modernos.
  • Material plástico termo resistente con un índice de inflamabilidad de UL94V-0 o superior.

Características eléctricas @ 25°C:

Resumen general

Modulos de transformadores con magnetismo integrado 1000Base-T

Especificaciones El IEEE 802.3
Ratio de vueltas 1.00± 2 por ciento
Capacidad de entrelazamiento (Cww)

20 pF TYP. @ 1MHz

Inductancia de fuga (LL) 250 nH TYP.@100 kHz, 100 mV
Pérdida de inserción 100 kHz:-1,2 dB máximo
Pérdida de retorno 1-40 MHz: -16 dB MIN
1 a 40 MHz:-10 dB MIN
OCL

350 HgNo puedo.+ 25°C

300 uH MIN Cruz-40 °C a +85 °C

Transversales, canales adyacentes 1MHz:-50 dB MIN
10 MHz - 100 MHz:-55 dB MIN
Proporción de rechazo del modo común 2 MHz: -50 dB MIN
10MHz -100MHz: -15dB MIN
Clasificación de corriente / voltaje de corriente continua Se aplicarán las siguientes medidas:
Aislamiento de entrada y salida 1500 VRMS MIN @ 60 segundos
Temperatura de funcionamiento -40 °C- + 85 °C
Temperatura de almacenamiento -50°C- +125°C

Hoja de datos HX6096NL:

Poder del pulso HX6096NL sobre Ethernet PoE más los módulos del transformador del gigabit 0





Poder del pulso HX6096NL sobre Ethernet PoE más los módulos del transformador del gigabit 1
