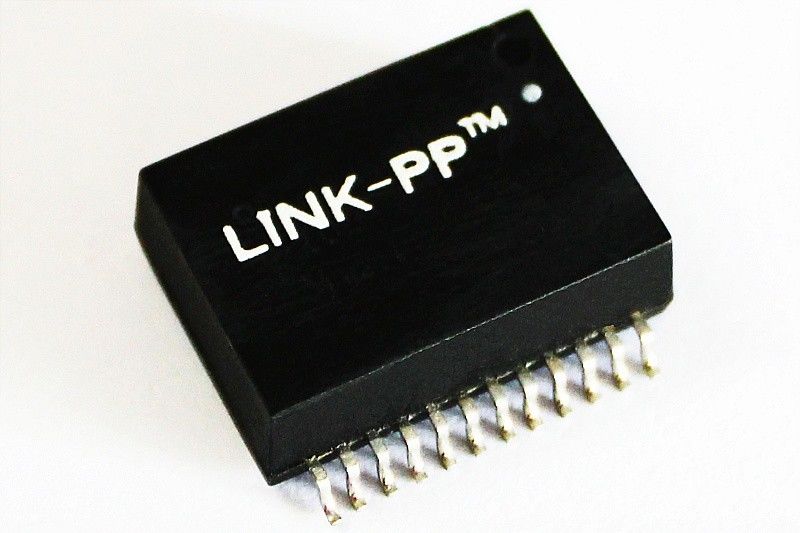

Transformador magnético HST-24030SXR de Coli de la estructura del gigabit de Ethernet toroidal del POE

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: HST-24030SXR

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador discreto del Lan

,

Transformador de Ethernet

Transformador magnético HST-24030SXR de Coli de la estructura del gigabit de Ethernet toroidal del POE



Transformador del Lan, transformador magnético de Ethernet del POE del gigabit





Detalle rápido


transformador del Lan del puerto 1.Single

2.ColiStructure: Toroidal

transformador 3.1000base-t

4.SMD, 24 pernos


10 / 100/1000BASE-TX escogen el transformador del Lan del puerto con 24 pernos




Descripción:



TRANSFORMADORES MAGNÉTICOS de sola del puerto del gigabit ETHERNET del POE

Uso ETHERNET del LAN (PoE&NON PoE)
AutomDX
Comentario RoHS obediente
Configuración RX T, C
Configuración TX T, C
Construcción MOLDEO A PRESIÓN
Corazones por puerto 4
Número de puertos PATIO
PWB NINGÚN PWB
Paquete SMT
Altura del paquete (pulgadas) 0,225 u otro
Altura del paquete (milímetro) 5,715 u otro
Longitud del paquete (pulgadas) 1,12 u otro
Longitud del paquete (milímetro) 28,448 u otro
Anchura del paquete (pulgadas) 0,63 u otro
Anchura del paquete (milímetro) 16,002 u otro
RoHS obediente YES-RoHS-6
Velocidad 10/100/1000BASE-TX
Temperatura 0 A 70/-40 a +85
Ratio RX de las vueltas 1CT: 1CT
Ratio TX de las vueltas 1CT: 1CT
P/N principal LP1102NL, etc



Especificaciones eléctricas (25):

1. Vueltas Ratio50KHz, 0.5V

      Lado del microprocesador: Línea side=1CT: EL 1CT+_2%

2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:

Lado del microprocesador: minuto 350uH

3. Inserción Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz de vuelta: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial al rechazo de modo común:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

            60MHz: Minuto de -35dB

            100MHz: Minuto de -30dB

7. Hola-pote: minuto 1500Vrms





Usos:



Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL



Ventaja competitiva:



16 años de experiencia de la producción,

personal 2600,

prueba del 100%

Plazo de expedición flexible
