Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: HF 24SH10410
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
número de pieza: |
HF 24SH10410 |
Cruz PN: |
LP5004NL |
Paquete: |
SMD |
Corazones por puerto: |
8 |
la temperatura: |
0 a 70 |
Aplicación: |
Ethernet del Lan (no PoE) |
número de pieza: |
HF 24SH10410 |
Cruz PN: |
LP5004NL |
Paquete: |
SMD |
Corazones por puerto: |
8 |
la temperatura: |
0 a 70 |
Aplicación: |
Ethernet del Lan (no PoE) |

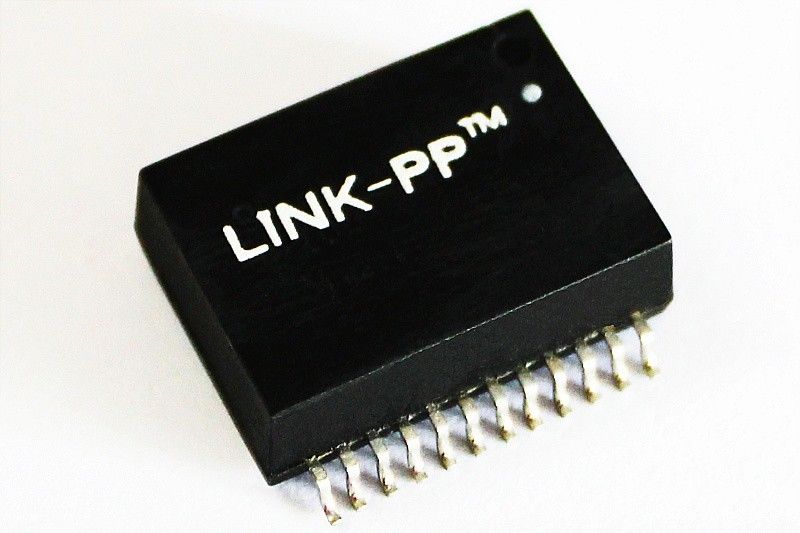

1. Solo transformador del Lan del puerto
2. ColiStructure: Toroidal
3. transformador 1000base-t
4. SMD, 24 pernos
10 / 100/1000BASE-TX escogen el transformador del Lan del puerto con 24 pernos
TRANSFORMADORES MAGNÉTICOS de Gigabit Ethernet del solo puerto
| Uso | ETHERNET del LAN (NO PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP5004NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 8 |
| Número de puertos | SOLO |
| PWB | NINGÚN PWB |
| Paquete | SMD |
| Altura del paquete (pulgadas) | 0,260 u otro |
| Altura del paquete (milímetro) | 6,60 u otro |
| Longitud del paquete (pulgadas) | 0,697 u otro |
| Longitud del paquete (milímetro) | 17,70 u otro |
| Anchura del paquete (pulgadas) | 0,65 u otro |
| Anchura del paquete (milímetro) | 16,51 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100/1000BASE-TX |
| Temperatura | 0 A 70 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| P/N principal | LP5004NL, etc |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
16 años de experiencia de la producción,
personal 2600,
prueba del 100%
Plazo de expedición flexible
