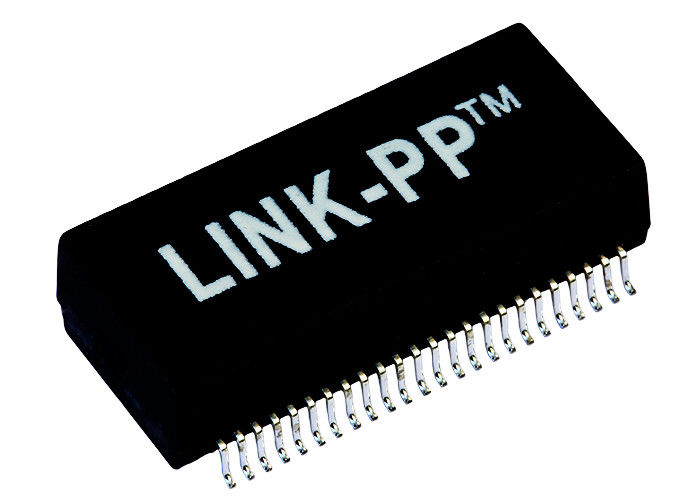

Filtro LP5014NL magnético del transformador del aislamiento del Lan del gigabit de H5014NL

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: H5014NL

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador del aislamiento de Ethernet

,

Transformador discreto del Lan

número de pieza:
H5014NL
Velocidad:
Gigabit
Número de puertos:
Dual
Aplicación:
Ethernet del Lan
Paquete:
SMD
la temperatura:
-40 a +85℃
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
número de pieza:
H5014NL
Velocidad:
Gigabit
Número de puertos:
Dual
Aplicación:
Ethernet del Lan
Paquete:
SMD
la temperatura:
-40 a +85℃
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Filtro LP5014NL magnético del transformador del aislamiento del Lan del gigabit de H5014NL
El gigabit de H5014NL aisló el transformador/el módulo magnético LP5014NL del Lan del filtro

Detalles rápidos

transformador del Lan del puerto 1.Single

2.ColiStructure: Toroidal

transformador 3.100base-t

4.SMD, 24 pernos
10 / transformador del Lan del puerto dual 100/1000BASE-TX con 48 pernos

Descripción:

Transformadores del Magnetics de Gigabit Ethernet del puerto dual

Uso ETHERNET del LAN (NO PoE)
AutomDX
Comentario RoHS LP5014NL obediente
Configuración RX T, C
Configuración TX T, C
Construcción MOLDEO A PRESIÓN
Corazones por puerto 4
Número de puertos Dual
PWB NINGÚN PWB
Paquete SMT
Altura del paquete (pulgadas) 0,225 u otro
Altura del paquete (milímetro) 5,715 u otro
Longitud del paquete (pulgadas) 1,12 u otro
Longitud del paquete (milímetro) 28,448 u otro
Anchura del paquete (pulgadas) 0,63 u otro
Anchura del paquete (milímetro) 16,002 u otro
RoHS obediente YES-RoHS-6
Velocidad 10/100/1000BASE-TX
Temperatura -40 a +85℃
Ratio RX de las vueltas 1CT: 1CT
Ratio TX de las vueltas 1CT: 1CT
P/N principal LP5014NL, etc



Especificaciones eléctricas (25):

1. Vueltas Ratio50KHz, 0.5V

      Lado del microprocesador: Línea side=1CT: EL 1CT+_2%

2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:

Lado del microprocesador: minuto 350uH

3. Inserción Loss1-100MHz: -1.4dB máximo

4. Loss1-30MHz de vuelta: Minuto de -16dB

            40MHz: Minuto de -14.4dB

            50MHz: Minuto de -13.1dB

            60-80MHz: Minuto de -12dB

            100MHz: Minuto de -10dB

5. Diferencial al rechazo de modo común:

            30MHz: Minuto de -45dB

            60MHz: Minuto de -40dB

            100MHz: Minuto de -35dB

6. Crosstalk30MHz: Minuto de -40dB

            60MHz: Minuto de -35dB

            100MHz: Minuto de -30dB

7. Hola-pote: minuto 1500Vrms



Usos:

Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL



Certificación profesional:
•9001:2008 del ISO
•Certificación de la UL
•Alcance Cetitifaction
•Conformidad de RoHS
•Política medioambiental activa



Servidores de la guía del producto del Lan:

El ● que acoda los aviones de tierra es recomendable. Encamine los pernos de tierra del conector/del módulo discreto a los chasis/a la tierra análoga si es posible.

El ● guarda rastros de la señal de PHY al conector/al módulo discreto tan cortos como sea posible. Si los rastros exceden 3-4 pulgadas, preste la mucha atención a la línea desequilibrio de la impedancia.

El ● usando BST (los resistores 75Ω y casquillo de alto voltaje al chasis molido) para terminar el lado CTs del cable es recomendable para el mejor funcionamiento de la EMI (incluido en la mayoría de las soluciones del conector).

El ● sigue las notas del uso del fabricante de PHY para la disposición adicional.



El gigabit de H5014NL aisló el transformador/el módulo magnético LP5014NL del Lan del filtro
