Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: H2017NLT/H2017NL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rápido |
poe: |
350mA |
Puerto: |
4 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
Ethernet: |
10/100 rápido |
poe: |
350mA |
Puerto: |
4 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |

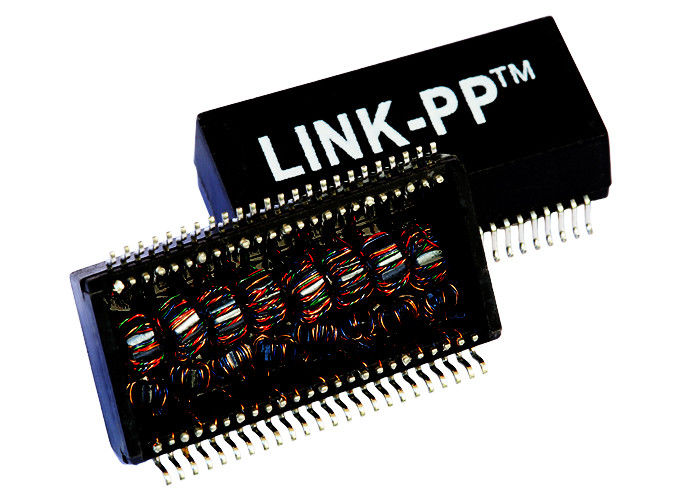

transformador del Lan del puerto 1.Quad
2.ColiStructure: Toroidal
transformador 3.100base-t
4.SMD, 48pins
temperatura del flujo del pico 5.RoHS que valora 245°C°°
funcionamiento obediente de 6.IEEE 802.3af/ANSI X3.263
7.Designed para los usos del teléfono o del interruptor del IP
| Uso | ETHERNET del LAN (PoE&NON PoE) |
| AutomDX | SÍ |
| Comentario | RoHS LP5018NL obediente |
| Configuración RX | T, C |
| Configuración TX | T, C |
| Construcción | MOLDEO A PRESIÓN |
| Corazones por puerto | 4 |
| Número de puertos | PATIO |
| PWB | NINGÚN PWB |
| Paquete | SMT |
| Altura del paquete (pulgadas) | 0,285 u otro |
| Altura del paquete (milímetros) | 7,24 u otro |
| Longitud del paquete (pulgadas) | 1,094 u otro |
| Longitud del paquete (milímetros) | 27,81 u otro |
| Anchura del paquete (pulgadas) | 0,60 u otro |
| Anchura del paquete (milímetros) | 15,24 u otro |
| RoHS obediente | YES-RoHS-6 |
| Velocidad | 10/100BASE-TX |
| Temperatura | 0 A 70 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
| P/N principal | LP5018NL, etc |
Especificaciones eléctricas (25)
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Pérdida de vuelta
1-30MHz: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Interferencia
30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
Usos:
Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL
| Establecimiento de una red LP5018NL del transformador 1500Vrms del Lan de Mainboard de la PC de H2017NL/de H2017NLT | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
