Hogar > productos > Transformadores magnéticos discretos > H1060NL, módulo del transformador SMD del Magnetics de LP1060NL 4x10/100Base-T

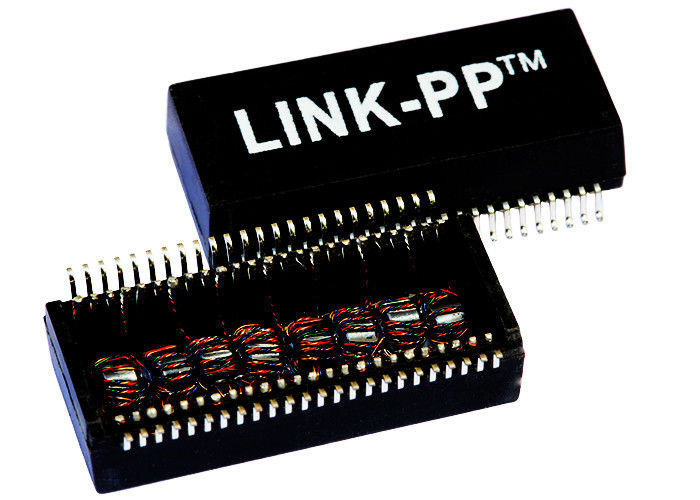

H1060NL, módulo del transformador SMD del Magnetics de LP1060NL 4x10/100Base-T

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: H1060NL

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador de SMD

,

Transformador del montaje superficial

Especificaciones:
H1060NL
Compatible:
LP1060NL
Ethernet:
4x10/100Base-T
muestras:
libre
Aplicación:
Ethernet (NO PoE)
Ratio RX de las vueltas:
1CT: 1CT
Ratio TX de las vueltas:
1CT: 1CT
Corazones por puerto:
16
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Especificaciones:
H1060NL
Compatible:
LP1060NL
Ethernet:
4x10/100Base-T
muestras:
libre
Aplicación:
Ethernet (NO PoE)
Ratio RX de las vueltas:
1CT: 1CT
Ratio TX de las vueltas:
1CT: 1CT
Corazones por puerto:
16
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
H1060NL, módulo del transformador SMD del Magnetics de LP1060NL 4x10/100Base-T
H1060NL, módulo del transformador SMD del Magnetics de LP1060NL 4x10/100Base-T

  1. el transformador del Lan del puerto 1x4 resuelve la especificación de IEEE 802,3
  2. Grado de la temperatura del flujo del pico de RoHS: 245°C
  3. Los modelos diseñaron apoyar cuatro solos o los conectores doble-apilados RJ-45
  4. 100base-t el transformador Tranceivers que requiere 1:1 transmite y recibe el ratio de las vueltas
  5. módulos del transformador del puerto del patio 10/100Base-TX
  6. Modelo industrial de LP1062ANLE

Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
      Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
            40MHz: Minuto de -14.4dB
            50MHz: Minuto de -13.1dB
            60-80MHz: Minuto de -12dB
            100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
            30MHz: Minuto de -45dB
            60MHz: Minuto de -40dB
            100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
            60MHz: Minuto de -35dB
            100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms

Usos:

Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL

Ventaja competitiva:

personal 2600,
prueba del 100%
Plazo de expedición flexible
