Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

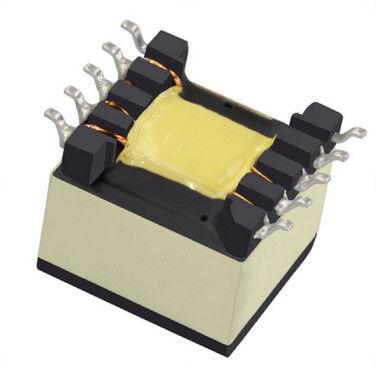

Número de modelo: POE24PR-12ED
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
especificaciones: |
POE24PR-12ED |
Poder: |
24w |
Inductancia en 0A: |
21 |
Tolerancia: |
el 10% |
Isat: |
6.3A |
Inductancia de la salida máxima: |
0.15µH |
Voltaje del aislamiento: |
12 V, 1,0 A |
Salida secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
especificaciones: |
POE24PR-12ED |
Poder: |
24w |
Inductancia en 0A: |
21 |
Tolerancia: |
el 10% |
Isat: |
6.3A |
Inductancia de la salida máxima: |
0.15µH |
Voltaje del aislamiento: |
12 V, 1,0 A |
Salida secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
Especificaciones | Poder (w) | Inductancia en 0A (µH) | Tolerancia (%) | Isat (A) | DCR máximo (mΩ) | |||
Pri | Sec1 | Sec2 | Aux. | |||||
POE30PR-50ED | 24 | 21 | 10 | 6,3 | 31 | 52 | 52 | 72 |
Salida Inductancia máximo (µH) |
Ratio de las vueltas | Aislamiento Voltaje (Vrms) |
Secundario Salida (V, A) |
Pri: Sec1: Sec2: Aux. | |||
0,15 | 1: 0,750: 0,750: 0,667 | 1500 | 12 V, 1,0 A |
• Tiempo de retorno y transformadores delanteros para el PoE hasta 72 vatios
• Actúa con la entrada de 9 – 57 V (POE21, 22, 24, 33, 35 y 38)
• Actúa con la entrada de 33 – 57 V (POE23, 30, 36, 53, 70, y 72)
• Un aislamiento minucioso (hipot): 1500Vrms, a partir del pri y aux. a cada uno
sec; 500Vrms a partir del pri a aux.; 500Vrms entre dos secundarios
• Las salidas duales se pueden configurar como una sola salida de mayor potencia
• AEC-Q200 grado 1 (– 40°C a +125°C)
Ferrita material de la base
Ambiente RoHS obediente, halógeno libre
Terminaciones Lata-plata-cobre sobre la lata sobre el níquel sobre el bronce de los phos
Peso 7,1 – 7,9 g
Temperatura ambiente – 40°C a +125°C
Temperatura máxima +165°C de la parte (ambiente + subida de los temporeros)
Componente de la temperatura de almacenamiento: – 40°C a +165°C
Empaquetado de la cinta y del carrete: – 40°C a +80°C
Resistencia flujos máximos del calor que sueldan a los tres 40 segundos en +260°C, piezas refrescadas a la temperatura ambiente entre los ciclos
Nivel de la sensibilidad de humedad (MSL) 1 (vida ilimitada del piso en <30>
Fracaso a tiempo (FIT)/tiempo medio de buen funcionamiento (MTBF)
38 por mil millones horas/26.315.789 horas, calculadas por Telcordia SR-332
1. empaquetado: D de = carrete máquina-listo 13 ″. EIA-481 grabó en relieve plástico
cinta (150 porciones por carrete lleno). Cantidades menos que
carrete lleno disponible: en la cinta (no máquina lista) o
con el líder y el remolque (carga $25).
2. la inductancia está para el primario, medido en 200 kilociclos, 0,1 Vrms, 0 ADC.
3. inductancia de la salida medida entre los pernos 1 y 3 con todo el otro
pernos puestos en cortocircuito.
4. la salida está para cada uno secundario. La salida de la bobina aux. es 10 V, 50 mA.
5. basado en 280 mT en 25°C y el número de da vuelta en los pernos a 1-3.
6. especificaciones eléctricas en 25°C.
Refiera a doc. 362" los componentes superficiales del soporte que sueldan” que sueldan antes.
¿Son los transformadores del tiempo de retorno peligrosos?
Debido a frecuencia (baja) y (a alta) disponibilidad actual, MOTs está, en todos los casos, extremadamente peligrosos… ¡Eso dicha, el choque potencial, incluso electrocución, peligros de los circuitos del tiempo de retorno (ejemplo LOPT) no debe ser despedida - especialmente donde se emplean los conductores resonantes y/o del actual-modo!
LA TECNOLOGÍA INTERNACIONAL CO. DE LINK-PP, LIMITÓ
es un fabricante especializado de componentes magnéticos de las telecomunicaciones y del establecimiento de una red, certificado
por ISO9001: 2000, ROSH, ALCANCE, UL de CEand, posee las instalaciones industriales y la prueba avanzadas
equipos importados del extranjero. Establecidos en 1997, tenemos hacia 2000 el personal actualmente.
Con la capacidad productiva abundante de 3000K por mes, podemos a la entrega las mercancías
dentro del breve periodo de tiempo. Por otra parte, podemos proporcionar la solución completa profesional para magnético
componentes y soporte técnico fuerte también. Nuestros productos son ampliamente utilizados en establecimiento de una red
y equipos de comunicación tales como EJE, tarjeta PC, interruptor, router, PC Mainboard, SADO, PDH, IP
Teléfono, módem de xDSL.
Productos principales
Transformador y filtro del pulso del LAN 10/100/1000M/2.5G/5G/10G
Conector RJ45 con 10/100/1000M/2.5G/5G/10G magnético
T1/E1, línea transformador del interfaz T3/DS3/E3/STS-1
Línea transformador y divisor del interfaz del ISDN, de HDSL, de ADSL y de VDSL
