Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

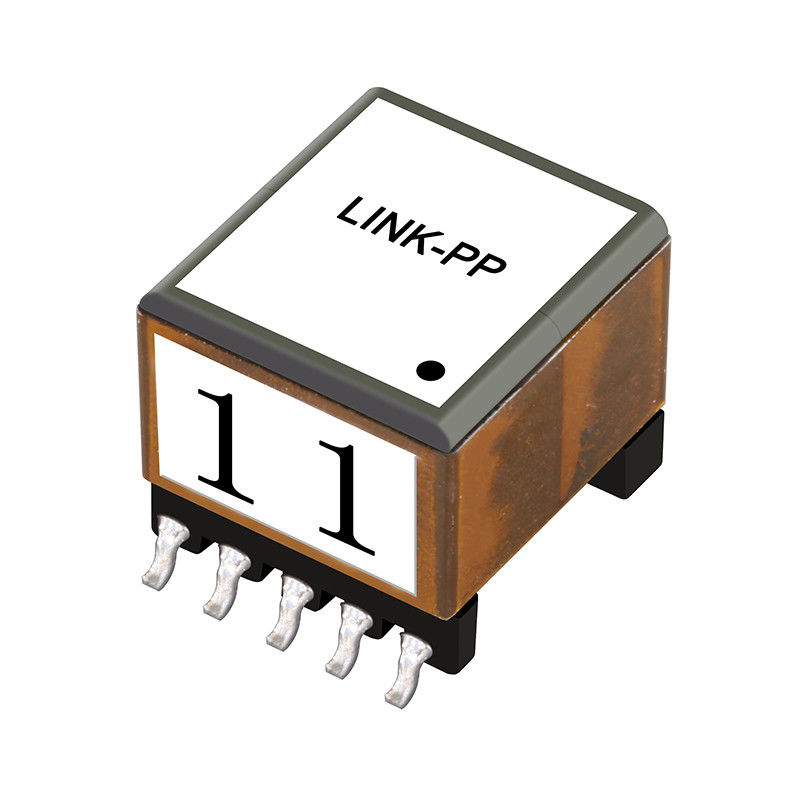

Número de modelo: POE51Q-12ED
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
especificaciones: |
POE51Q-12ED |
Poder: |
51W |
Inductancia en 0A: |
el 22.2@±10% |
Tolerancia: |
el 10% |
Isat: |
4.7A |
Inductancia de la salida máxima: |
0.14µH |
Voltaje del aislamiento: |
12 V, 3,9 A |
Salida secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
especificaciones: |
POE51Q-12ED |
Poder: |
51W |
Inductancia en 0A: |
el 22.2@±10% |
Tolerancia: |
el 10% |
Isat: |
4.7A |
Inductancia de la salida máxima: |
0.14µH |
Voltaje del aislamiento: |
12 V, 3,9 A |
Salida secundaria: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S-parameters |
Ciclo vital: |
Más que 20Years |
| Especificaciones | Poder (w) | Inductancia en 0A (µH) | Tolerancia (%) | Isat (A) | DCR máximo (mΩ) | ||
| Pri | Sec | Aux. | |||||
| POE51Q-12ED | 51 | el 22.2@±10% | 10 | 4,7 | 35 | 18 | 85 |
| Salida Inductancia máximo (µH) |
Ratio de las vueltas | Aislamiento Voltaje (Vrms) |
Secundario Salida (V, A) |
| Pri: Sec: Aux. | |||
| 0,14 | 1: 0,5: 0,5 | 1500 | 12 V, 3,9 A |
• Convertido para los convertidores de poder del paladio del tiempo de retorno DC/DC PoE hasta 51 W
• Diseñó cumplir el estándar próximo de IEEE802.3bt y actúa con la entrada de 36 – 57 V
• 1500 Vrms, un aislamiento minucioso (hipot) entre primario y auxiliar a secundario.
• Solución perfecta para los usos del PoE del poder más elevado incluyendo el edificio elegante e IoT
• AEC-Q200 grado 1 (– 40°C a +125°C)
Ferrita material de la base
Ambiente RoHS obediente, halógeno libre
Terminaciones Lata-plata-cobre sobre la lata sobre el níquel sobre el bronce de los phos
Peso 6,5 – 8 g
Temperatura ambiente – 40°C a +125°C
Temperatura máxima +165°C de la parte (ambiente + subida de los temporeros)
Componente de la temperatura de almacenamiento: – 40°C a +165°C
Empaquetado de la cinta y del carrete: – 40°C a +80°C
Resistencia flujos máximos del calor que sueldan a los tres 40 segundos en +260°C, piezas refrescadas a la temperatura ambiente entre los ciclos
Nivel de la sensibilidad de humedad (MSL) 1 (vida ilimitada del piso en <30>
Fracaso a tiempo (FIT)/tiempo medio de buen funcionamiento (MTBF)
38 por mil millones horas/26.315.789 horas, calculadas por Telcordia SR-332
1. Empaquetado: D de = carrete máquina-listo 13 ″. EIA-481 grabó en relieve la cinta plástica (150 porciones por carrete lleno).
Carrete de las cantidades menos que por completo disponible: en la cinta (no máquina lista) o con el líder y el remolque (carga $25).
2. La inductancia está para el primario, medido en 250 kilociclos, 0,5 Vrms, 0 ADC.
3. la inductancia de la salida está para el primario con el secundario y las bobinas aux. pusieron en cortocircuito.
4. corriente de DC en 25°C del cual causa un descenso de la inductancia <15>
5. la salida está para el secundario. La salida de la bobina aux. es 12 V, 30 mA.
6. las especificaciones eléctricas en 25°C. refieren a doc. 362" los componentes superficiales del soporte que sueldan” que sueldan antes.
