Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

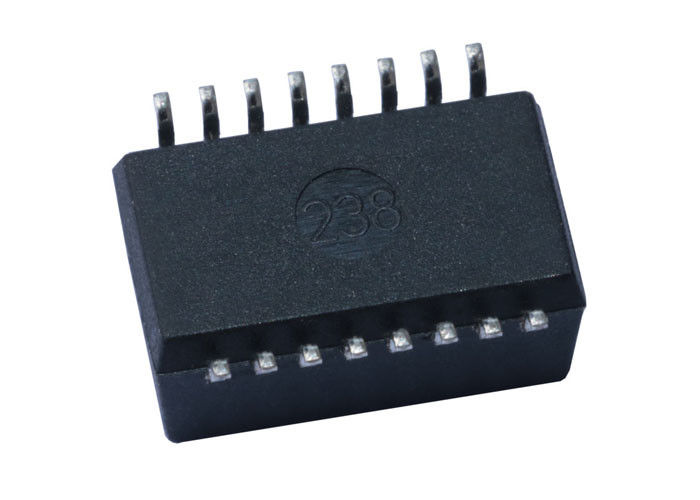

Número de modelo: TS8121AM
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
TS8121AM |
Dé vuelta al ratio: |
1:1 |
Calificación: |
10/100Base-T |
Puerto: |
Individual |
poe: |
sin |
Montaje: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
TS8121AM |
Dé vuelta al ratio: |
1:1 |
Calificación: |
10/100Base-T |
Puerto: |
Individual |
poe: |
sin |
Montaje: |
SMD |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
| Solo puerto, módulos de 10/100 de BASE-T transformador de Ethernet, SMD, Rohs | |
| Número de parte de LINK-PP | LP1198NL |
| Número de parte de Bothhand | TS8121AM |
| Velocidad | 10/100 BASE-T |
| Número de puertos | SOLO |
| Uso - LAN | ETHERNET (NO PoE) |
| Paquete | SMD |
| Temperatura | - 40 A + 85 |
| AutomDX | SÍ |
| Comentario | LO MISMO QUE LA VERSIÓN DE NL |
| Configuración RX | T, C, S |
| Configuración TX | T, C, S |
| Construcción | MARCO ABIERTO |
| Corazones por puerto | 4 |
| Altura del paquete (pulgadas) | 0,244 |
| Altura del paquete (milímetro) | 6,20 |
| Longitud del paquete (pulgadas) | 0,366 |
| Longitud del paquete (milímetro) | 9,30 |
| Anchura del paquete (pulgadas) | 0,500 |
| Anchura del paquete (milímetro) | 12,70 |
| Ratio RX de las vueltas | 1CT: 1CT |
| Ratio TX de las vueltas | 1CT: 1CT |
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
40MHz: Minuto de -14.4dB
50MHz: Minuto de -13.1dB
60-80MHz: Minuto de -12dB
100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
30MHz: Minuto de -45dB
60MHz: Minuto de -40dB
100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
60MHz: Minuto de -35dB
100MHz: Minuto de -30dB
7. Hola-pote: minuto 1500Vrms
