Hogar > productos > Transformadores magnéticos discretos > Módulo magnético 10/100Base-Tx de los transformadores del perfil bajo de LP0023NL

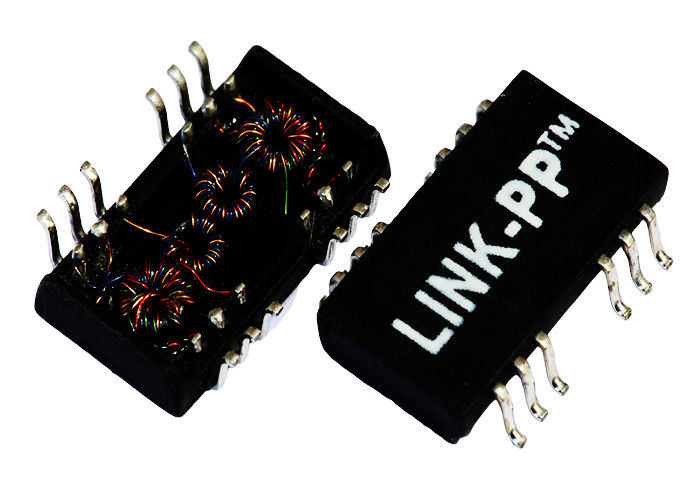

Módulo magnético 10/100Base-Tx de los transformadores del perfil bajo de LP0023NL

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: LP0023NL

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador del Magnetics del gigabit

,

Transformador de Ethernet

Especificaciones:
LP0023NL
P/N:
LP0023NL
MEDIDA:
12.06x11.65x2.5m m
Montaje:
SMY
Ethernet:
el 1x10/100M
muestras:
libre
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Especificaciones:
LP0023NL
P/N:
LP0023NL
MEDIDA:
12.06x11.65x2.5m m
Montaje:
SMY
Ethernet:
el 1x10/100M
muestras:
libre
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Módulo magnético 10/100Base-Tx de los transformadores del perfil bajo de LP0023NL
Módulo magnético 10/100Base-Tx de los transformadores del perfil bajo de LP0023NL

  1. Modelo del transformador del perfil bajo a Ethernet 10/100Base-tx
  2. LP0023NL escogen el transformador del aislamiento del Magnetics del puerto
  3. Voltaje del aislamiento: 1500Vrms
  4. Tipo: SMT
  5. Estructura de la bobina: Toroidal
Solo puerto, módulos de 10/100 de BASE-T transformador de Ethernet, SMD, Rohs
Número de parte de LINK-PP LP0023NL
Velocidad 10/100BASE-T
Número de puertos SOLO
Uso - LAN ETHERNET (NO PoE)
Paquete SMD
Temperatura 0 A 70
AutomDX
Comentario LO MISMO QUE LA VERSIÓN DE NL
Configuración RX T, C, S
Configuración TX T, C, S
Construcción MARCO ABIERTO
Corazones por puerto 4
Altura del paquete (pulgadas) 0,098
Altura del paquete (milímetro) 2,50
Longitud del paquete (pulgadas) 0,475
Longitud del paquete (milímetro) 12,06
Anchura del paquete (pulgadas) 0,459
Anchura del paquete (milímetro) 11,65
Ratio RX de las vueltas 1CT: 1CT
Ratio TX de las vueltas 1CT: 1CT
Especificaciones eléctricas (25):
1. Vueltas Ratio50KHz, 0.5V
    Lado del microprocesador: Línea side=1CT: EL 1CT+_2%
2. Inductancia (Ls) 100KHz, 0.1V, prejuicio de 12mA DC:
    Lado del microprocesador: minuto 350uH
3. Inserción Loss1-100MHz: -1.4dB máximo
4. Loss1-30MHz de vuelta: Minuto de -16dB
            40MHz: Minuto de -14.4dB
            50MHz: Minuto de -13.1dB
            60-80MHz: Minuto de -12dB
            100MHz: Minuto de -10dB
5. Diferencial al rechazo de modo común:
            30MHz: Minuto de -45dB
            60MHz: Minuto de -40dB
            100MHz: Minuto de -35dB
6. Crosstalk30MHz: Minuto de -40dB
             60MHz: Minuto de -35dB
             100MHz: Minuto de -30dB
7. Hola-pote: 1500Vrms, 0.5mA, 1Sec
    Lado del microprocesador a la línea lado

Usos:

Utilizado para los equipos del establecimiento de una red y de comunicación tales como EJE, tarjeta PC, interruptor,
Router, PC Mainboard, SADO, PDH, teléfono del IP, módem de xDSL

Ventaja competitiva:



personal 1100,



prueba del 100%
Plazo de expedición flexible
