Hogar > productos > Transformadores magnéticos discretos > 000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red

000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red

Detalles del producto

Lugar de origen: Guangdong, China

Nombre de la marca: LINK-PP

Certificación: UL,RoHS,Reach,ISO

Número de modelo: 000-7421-30

Pago y términos de envío

Cantidad de orden mínima: 400/2000/10K/25K

Precio: $0.06-$3.2

Detalles de empaquetado: T&R

Tiempo de entrega: Común

Condiciones de pago: TT, días NET30/60/90

Capacidad de la fuente: 3KK/Month

Consiga el mejor precio
Punto culminante:

Transformador del puerto dual

,

Transformador del puerto del patio

Especificaciones:
000-7421-30
Cruz Rf:
000-7421-30 => LP41640NL
MEDIDA:
12.7x7.15x6.20m m
Montaje:
SMD
Ethernet:
1x100Base-Tx
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet
Especificaciones:
000-7421-30
Cruz Rf:
000-7421-30 => LP41640NL
MEDIDA:
12.7x7.15x6.20m m
Montaje:
SMD
Ethernet:
1x100Base-Tx
Disponibili de Archivi:
PDF/3D/ISG/Stp/Step/Datasheet

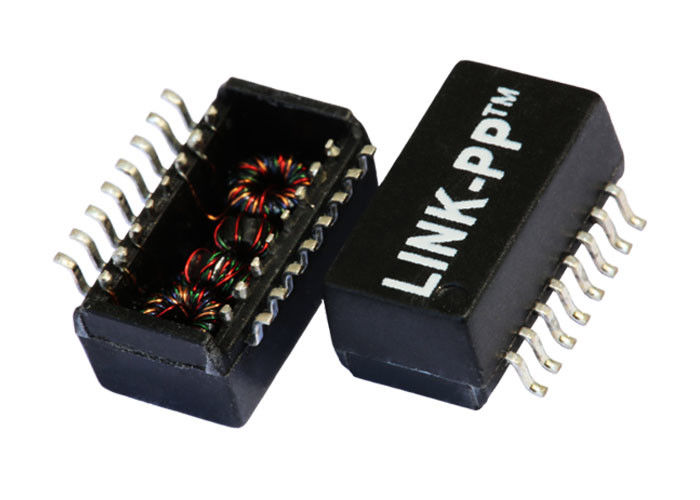

000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red
000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red
  • Transformadores magnéticos de la red
  • Voltaje del aislamiento: 1500Vrms
  • Tipo: Montaje superficial
  • Estructura de la bobina: Toroidal
  • 100 solos módulos del transformador del puerto de la base-T
  • Usos: NAS STB/de la cámara del IP de los productos inalámbricos EPON/GPON/del xDSL/médica
000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red 0 000-7421-30 pernos magnéticos de los transformadores LP41640NL XFRMR 10/100B-TX 16 de la red 1
Especificaciones 000-7421-30
ALCANCE obediente
UE RoHS obediente
Compatible cruzado LP41640NL
Tipo del transformador TRANSFORMADOR DEL DATACOM
Uso FINES GENERALES
Aprobaciones UL
Pérdida de inserción DB 1,0
Voltaje del aislamiento 1500,0 V
Característica de montaje SOPORTE SUPERFICIAL
Frecuencia-minuto de funcionamiento 100,0 kilociclos
Funcionamiento Frecuencia-máximo 125000,0 kilociclos
Temperatura-minuto de funcionamiento 0,0 Cel
Funcionamiento Temperatura-máximo 70,0 Cel
Inductancia primaria 350
Ratio de las vueltas (NP: Ns) 1:1; 1:1
Altura (milímetro) 6,20 milímetros
Longitud (milímetro) 12,70 milímetros
Anchura (milímetro) 7,15 milímetros



Especificación eléctrica @25℃
ratio 1.Turns (el ±2%):
   (1-3): =1:1 (del 16:14)

   (6-8): =1:1 (de 11-9)

2.Inductance OCL: minuto 350uH
   @100KHz, 0.1Vrms, 8mADC

grado 3.Dielectic:

   1500VAC para 1 minuto
pérdida 4.Insertion:
  1-100MHz: - 1.2dB máximo
pérdida 5.Return (minuto del DB):
   1-30MHz: - 16

   30-40MHz: - 14
   40-50MHz: - 13

   50-80MHz: - 12
6.Crosstalk:
   1-100MHz: - minuto 35dB
7.DCMR:
   1-100MHz: - minuto 35dB
8.Designed para dirigir 350mADC y para encontrar 802.3af
gama de temperaturas 9.Operating: 0~70℃
