Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: L22N010-0
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Elemento: |
L22N010-0 |
Interfaz: |
Base-T 2.5G~5G |
Equivalente: |
L22N010-0=>LPxxxNL |
Pernos: |
24 |
Ficheros: |
PDF/3D/ISG/Stp/Step/Datasheet |
Aplicación: |
Productos inalámbricos EPON/GPON |
Montaje: |
SMD |
muestras: |
libre |
Elemento: |
L22N010-0 |
Interfaz: |
Base-T 2.5G~5G |
Equivalente: |
L22N010-0=>LPxxxNL |
Pernos: |
24 |
Ficheros: |
PDF/3D/ISG/Stp/Step/Datasheet |
Aplicación: |
Productos inalámbricos EPON/GPON |
Montaje: |
SMD |
muestras: |
libre |

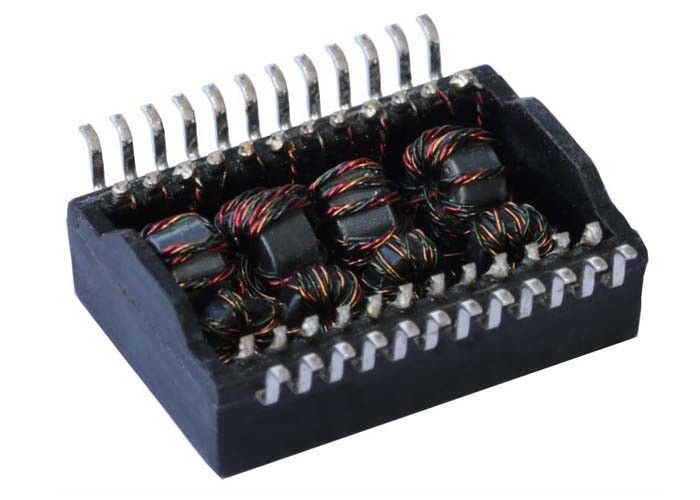

| Pin al perno L22N010-0 | |||
| Serie | Transformador | ALCANCE obediente: | Sí |
| Número de parte: | L22N010-0 | UE RoHS obediente: | Sí |
| Fabricante | LINK-PP | China RoHS obediente: | Sí |
| Velocidad: | Base-T 2.5G~5G | Número de funciones: | 1 |
| Paquete: | SMD | Ratio de las vueltas (NP: Ns) | 1:1; 1:1 |
| PIN | 24 | Situación: | Activo |
Uso:
1 asamblea Rígido-flexible del PWB
2 interfaces de máquina humanos
3 tarjetas y módulos de la CPU
4 filtros y películas de la exhibición
1.Electrical especificaciones @25℃
Tipo: Impedancia de paso bajo 100Ω de la balanza
pérdida 2.Insertion
1-50MHZ ................. - 0,5 DB máximos
DB 50-125MHZ ............. - 1,0 máximo
DB 125-300MHZ ........... - 2,0 máximo
pérdida 3.Return
DB 1-50MHz ................. - 20 Minload 100Ω
(Freq MHz/50MHz) carga mínima 100Ω del DB 50-200MHz ............. - 20+8*log
(Freq MHz/200MHz) carga mínima 100Ω del DB 200-300MHz ........... - 15+30*log
4.Reflected cm a la conversión de Diff (referencia)
minuto del DB 1MHZ ...................... - 30
minuto del DB 50MHZ .................... - 30
minuto del DB 100MHZ .................. - 27
200MHZ .................. - 24 minutos del DB
minuto del DB 300MHZ .................. - 22
los 5.CM a la conversión del DM (referencia)
minuto del DB 1-50MHZ ................ - 35
minuto del DB 125MHZ ................. - 30
minuto del DB 200MHZ ................. - 27
300MHZ ................. - 24 minutos del DB
6.Reflected Diff a la conversión del cm (referencia)
minuto del DB 1-10MHZ ................ - 48
(Freq MHz/10MHz) minuto del DB 10-300MHZ ............ - 48+19*log
los 7.CM a la atenuación del cm (referencia)
minuto del DB 1-200MHZ .............. - 25
minuto del DB 200-300MHZ .......... - 20
charla 8.Cross (referencia)
minuto del DB 1-125MHZ .............. - 30
minuto del DB 125-200MHZ .......... - 25
minuto del DB 200-300MHZ .......... - 25
9.Inductance
@ 100KHz, 0.1V, PREJUICIO 160uHMin de 8mA DC
prueba 10.HiPot
@ Vrms 1500
ratio 11.Turns
@ el 1:1±5%
