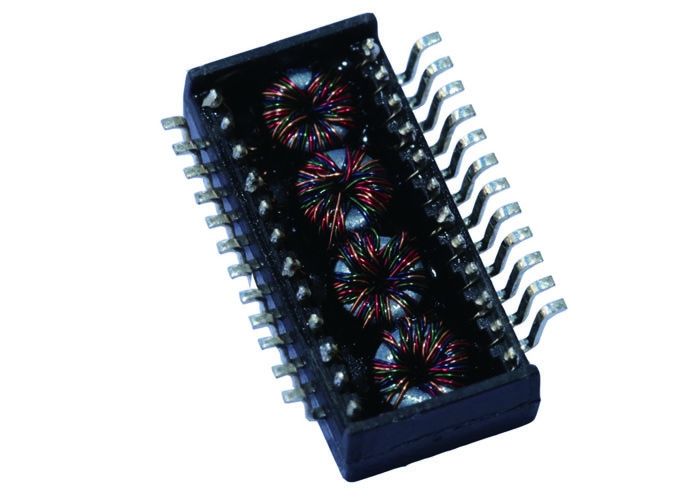

Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: L22H002-L
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Elemento: |
L22H002-L |
Puerto: |
1 |
Interfaz: |
base-T 5G |
Pernos: |
24 |
Alternativa: |
L22H002-L=>LPxxxNL |
MEDIDA: |
L13.60xB15.00xH6.25 (milímetro) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Elemento: |
L22H002-L |
Puerto: |
1 |
Interfaz: |
base-T 5G |
Pernos: |
24 |
Alternativa: |
L22H002-L=>LPxxxNL |
MEDIDA: |
L13.60xB15.00xH6.25 (milímetro) |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
ESPECIFICACIÓN:
1 diseñado para la base-T de Ethernet 5G, solos usos completos del puerto.
2 ayudas 4 pares de la categoría 6 o de mayor cable.
Interfaz de 3 cables para el aislamiento y las emisiones comunes bajas del modo.
4 diseñó resolver IEEE 802,3 con la corriente equilibrada 720mA.
La conformidad 5 con RoHS&Halogen libera requisitos.
6 temperatura del funcionamiento y de almacenamiento
Temperatura de funcionamiento: 0°C a +70°C
Temperatura de almacenamiento: -25°C a +105°C
Nivel de la sensibilidad de humedad 7 (MSL): 2a
Uso:
Capturadores de 1 marco
2 terminales
3 placas madres del ordenador
4 bancos de trabajo y puestos de trabajo (industriales)
| Número de parte | L22H002-L |
| Ratio de las vueltas (NP: Ns) | 1:1; 1:1 |
| Altura (milímetro) | 6,25 |
| Longitud (milímetro) | 13,60 |
| Anchura (milímetro) | 15,00 |
| ALCANCE obediente | Sí |
| UE RoHS obediente | Sí |
| Tipo del transformador | TRANSFORMADOR DEL DATACOM |
| Característica de montaje | SMD |
| Uso | FINES GENERALES |
1.Electrical especificaciones @25℃
Tipo: Impedancia de paso bajo 100Ω de la balanza
pérdida 2.Insertion
DB 1-50MHZ -0,5 máximo
DB 50-125MHZ -1,0 máximo
DB 125-300MHZ -2,0 máximo
pérdida 3.Return
DB Minload 100Ω de 1-50MHz -20
carga mínima 100Ω del DB de 50-200MHz -20+8*log (Freq MHz/50MHz)
carga mínima 100Ω del DB de 200-300MHz -15+30*log (Freq MHz/200MHz)
4.Reflected cm a la conversión de Diff (referencia)
minuto del DB de 1MHZ -30
minuto del DB de 50MHZ -30
minuto del DB de 100MHZ -27
minuto del DB de 200MHZ -24
minuto del DB de 300MHZ -22
los 5.CM a la conversión del DM (referencia)
minuto del DB de 1-50MHZ -35
minuto del DB de 125MHZ -30
minuto del DB de 200MHZ -27
minuto del DB de 300MHZ -24
6.Reflected Diff a la conversión del cm (referencia)
minuto del DB de 1-10MHZ -48
minuto del DB de 10-300MHZ -48+19*log (Freq MHz/10MHz)
los 7.CM a la atenuación del cm (referencia)
minuto del DB de 1-200MHZ -25
minuto del DB de 200-300MHZ -20
charla 8.Cross (referencia)
minuto del DB de 1-125MHZ -30
minuto del DB de 125-200MHZ -25
minuto del DB de 200-300MHZ -25
9.Inductance
@ 100KHz, 0.1V, PREJUICIO 160uHMin de 8mA DC
prueba 10.HiPot
@ Vrms 1500
ratio 11.Turns
@ el 1:1±5%
