Detalles del producto
Lugar de origen: China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO
Número de modelo: L22T001-3
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
Precio: |
supportive |
Elemento: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cruz Rf: |
L22T001-3=>LP5006ANL |
Pernos: |
24 |
Ficheros: |
Pdf/ficha técnica/3D/IGS/paso /Stp |
muestras: |
4 PC disponibles |
Puerto: |
Individual |
Precio: |
supportive |
Elemento: |
L22T001-3 |
Ethernet: |
1000 BASE-T |
Cruz Rf: |
L22T001-3=>LP5006ANL |
Pernos: |
24 |
Ficheros: |
Pdf/ficha técnica/3D/IGS/paso /Stp |
muestras: |
4 PC disponibles |
Puerto: |
Individual |

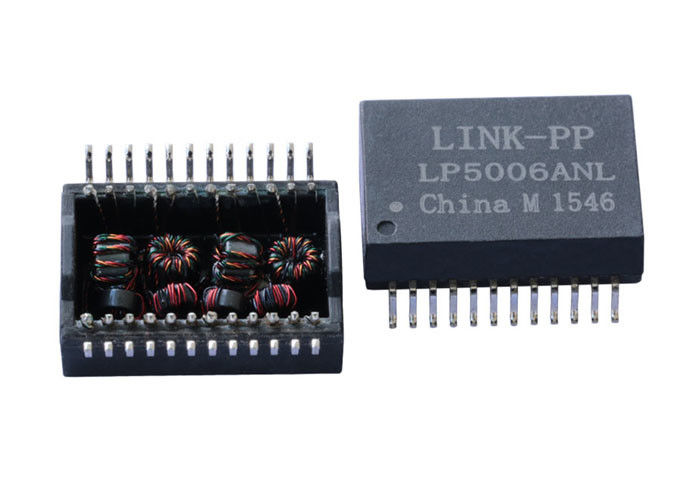

transformador LP5006ANL de Gigabit Ethernet del puerto 1.Single
Pin de 2.Cross rf L22T001-3 al Pin compatible
3,1000 uso de Ethernet de los módulos del Magnetics de la base-T
Uso:
ordenadores 1.Rugged
asambleas 2.Cable
módulos de salida 3.Data
productos 4.PCI
| Pin al perno L21N002-0 | |||
| Serie | Transformador | ALCANCE obediente: | Sí |
| Número de puertos: | Escoja/dóblese | UE RoHS obediente: | Sí |
| Fabricante | LINK-PP | China RoHS obediente: | Sí |
| Velocidad: | Base-T 1000 | Número de funciones: | 1 |
| Paquete: | SMD | Ratio de las vueltas (NP: Ns) | 1:1; 1:1 |
| PIN | 24 | Situación: | Activo |
| Ratio de la vuelta (el ±2%): | TX=1CT: 1CT RX=1CT: CT |
| Inductancia OCL: | 350uH MIN/@ 100KHz, 0.1V, prejuicio de 8mA DC |
| Pérdida de inserción: | -1.0dB MAX @ 1-65MHz |
| Pérdida de vuelta: | MINUTO @ 1-10MHz de -20dB |
| MINUTO @ 10-30MHz de -16dB | |
| MINUTO @ 30-60MHz de -12dB | |
| MINUTO @ 60-100MHz de -10dB | |
| Charla cruzada: | MINUTO @ 1-30MHz de -40dB |
| MINUTO @ 30-60MHz de -35dB | |
| MINUTO @ 60-100MHz de -30dB | |
| Rechazo de modo común: | MINUTO @ 1-50MHz de -30dB |
| MINUTO @ 50-150MHz de -20dB | |
| Prueba de Hipot: | MINUTO 1500Vrms |
| Gama de temperaturas de funcionamiento: | 0℃ A 70℃. /-40℃ A 85℃. |
NOTAS:
1.Designed al uso de ayuda
diversos ratios de las vueltas 2.With.
3.350uH minuto OCL con 8mA en diagonal.
la temperatura del flujo 4.Maximum es 250℃, Sec 5.
especificación de 5.Meets IEEE 802,3
certificación 6.UL: Número de fichero E484635
7.Compliance con requisitos de ROHS
8,100% probado (no apenas lote probado)
