Detalles del producto
Lugar de origen: Guangdong, China
Nombre de la marca: LINK-PP
Certificación: UL,RoHS,Reach,ISO

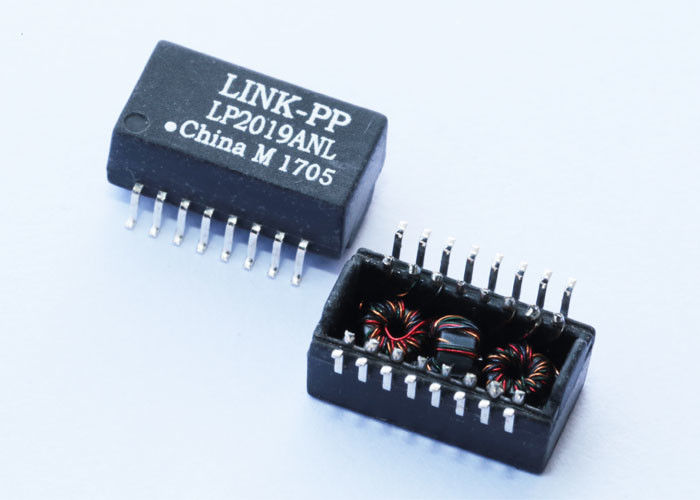

Número de modelo: LP2019ANL
Pago y términos de envío
Cantidad de orden mínima: 400/2000/10K/25K
Precio: $0.06-$3.2
Detalles de empaquetado: T&R
Tiempo de entrega: Común
Condiciones de pago: TT, días NET30/60/90
Capacidad de la fuente: 3KK/Month
PN: |
HF DE TS8019M |
Compatible: |
LP2019ANL |
Interfaz: |
10/100Base-T |
Puerto: |
Solo SMD |
Pernos: |
16 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cruz: |
HR601680 = LP1102NL |
PN: |
HF DE TS8019M |
Compatible: |
LP2019ANL |
Interfaz: |
10/100Base-T |
Puerto: |
Solo SMD |
Pernos: |
16 |
HiPot: |
1500v |
Disponibili de Archivi: |
PDF/3D/ISG/Stp/Step/Datasheet |
Cruz: |
HR601680 = LP1102NL |
|
Pin al HF del perno TS8019M |
||||||||||||||||||||||||||||||||
|
Fábrica PN |
LP2019ANL |
|
||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Referencias recíprocas |
Alternativa al HF de TS8019M |
|||||||||||||||||||||||||||||||
|
L/T |
Acción |
|||||||||||||||||||||||||||||||
|
Descripción |
Magnetics del PECADO 10/100 SMT |
|||||||||||||||||||||||||||||||
|
Documentos disponibles |
PDF/3D/Step/IGS/Price/Cross |
|||||||||||||||||||||||||||||||
|
Cantidad disponible |
500000 PC |
|||||||||||||||||||||||||||||||
Especificaciones eléctricas compatibles @25℃ del HF de TS8019M
1.OCL: MINUTO 350uH
@100KHz, 0.1Vrms, 8mADC en diagonal
ratio 2.Turns:
TX=1CT∶1CT RX=1CT∶1CT
pérdida 3.Insertion:
0.1-100MHz: - 1.1dB MAX
pérdida 4.Return (TIPO del DB):
30MHz: - 20 60MHz: - 14
80MHz: - 11,5
5.Crosstalk (TIPO del DB):
30MHz: - 45 60MHz: - 40
100MHz: - 35
6.DCMR (TIPO del DB):
30MHz: - 42 50MHz: - 37
100MHz: - 33
7.Hipot: MINUTO 1500Vrms
temperatura 8.Operating: 0℃~70℃. /-40℃~85℃
